Istič TX3 3P D63 6000A 403761 LE

Podrobný popis

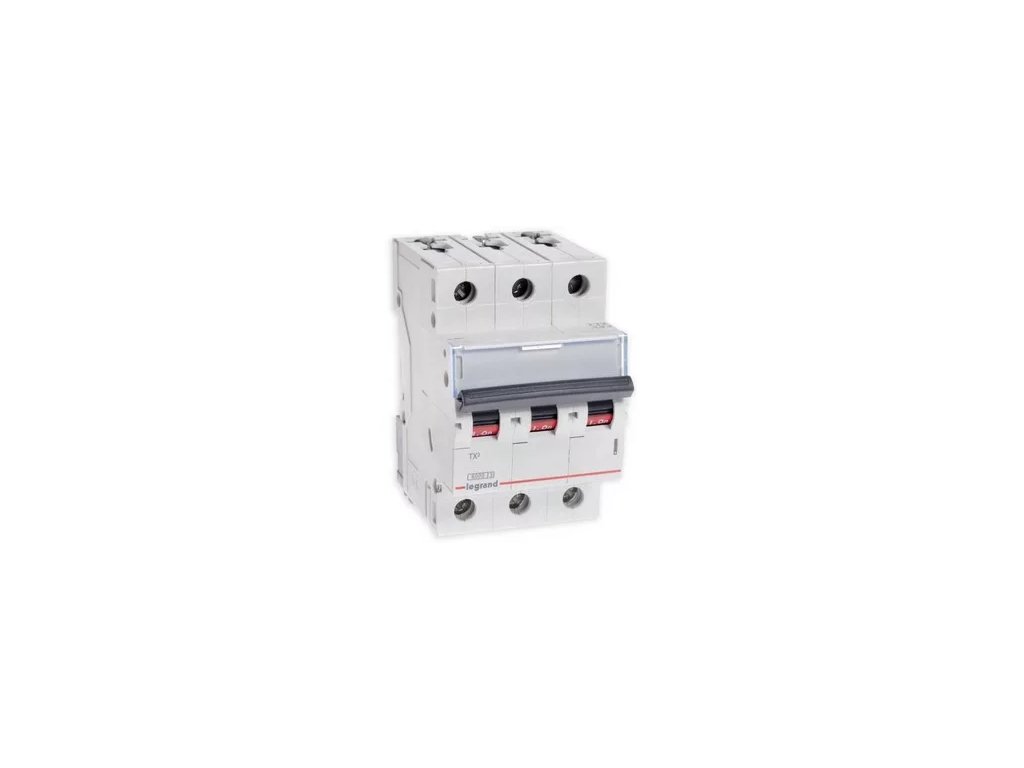

Istič Legrand TX³ 3P D63 6 kA (403761)

Trojpólový inštalačný istič Legrand z radu TX³ (objednávací kód 403761) s charakteristikou D, maximálnym menovitým prúdom 63 A a skratovou odolnosťou 6 kA. Poskytuje mimoriadne robustné istenie silových trojfázových prívodov a hlavných napájacích magistrál pred následkami tepelného preťaženia a skratu.

Vypínacia charakteristika D (vybavenie pri 10- až 14-násobku menovitého prúdu) zabezpečuje stabilné fungovanie obvodov s najťažšími priemyselnými záťažami a vysokými nábehovými prúdmi. Menovité pracovné napätie trojpólového vyhotovenia je 400 V AC. Montážna šírka 3 moduly (53,4 mm) pasuje na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika D – eliminácia nežiaduceho vybavenia pri spúšťaní ťažkých technológií
• Maximálna prúdová zaťažiteľnosť až 63 A v trojpólovom vyhotovení (3P)
• Šírka 3 moduly (53,4 mm) na štandardnú DIN lištu 35 mm
• Masívne svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403761
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 63 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (53,4 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Hlavné trojfázové prívody do podružných priemyselných rozvádzačov 400 V AC do 63 A
• Napájanie ťažkých výrobných liniek a veľkých kompresorových staníc
• Silové technologické celky s veľkými motormi a transformátormi
• Priemyselné rozvody na DIN lištu

Istič Legrand TX³ 3P D63 predstavuje špičkový istiaci prvok pre maximálne zaťaženie a ťažké rozbehy v priemysle.
