Istič TX3 3P D16 6000A 403755 LE

Podrobný popis

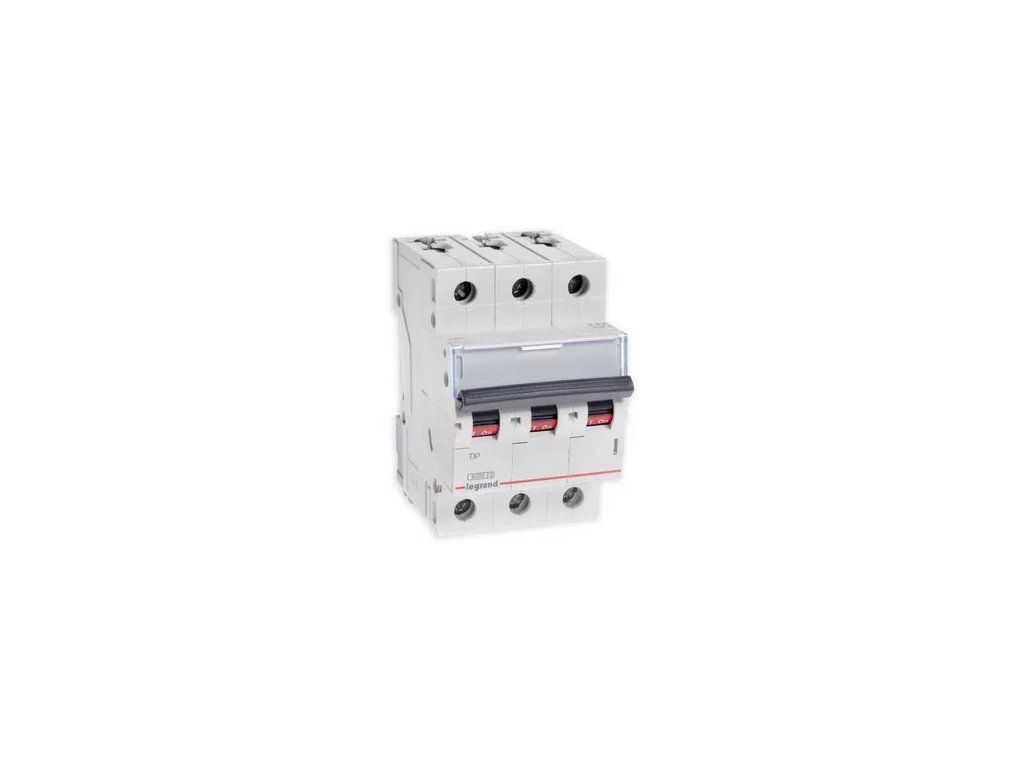

Istič Legrand TX³ 3P D16 6 kA (403755)

Trojpólový inštalačný istič Legrand z radu TX³ (objednávací kód 403755) so špeciálnou charakteristikou D, menovitým prúdom 16 A a skratovou odolnosťou 6 kA. Je konštruovaný pre ochranu elektrických obvodov so spotrebičmi vyvolávajúcimi extrémne nábehové prúdy, ako sú výkonné transformátory, priemyselné zváračky a ťažké elektromotory.

Vypínacia charakteristika D reaguje pri 10- až 14-násobku menovitého prúdu (podľa IEC/EN 60898-1) a poskytuje vysokú odolnosť proti nežiaducemu vybaveniu pri extrémnom zapínacom ráze. Menovité pracovné napätie trojpólového vyhotovenia je 400 V AC. Montážna šírka 3 moduly (53,4 mm) pasuje na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Špeciálna vypínacia charakteristika D – vysoká odolnosť proti extrémnym nábehovým rázom transformátorov a motorov
• Menovitý prúd 16 A v trojpólovom vyhotovení (3P)
• Šírka 3 moduly (53,4 mm) na štandardnú DIN lištu 35 mm
• Masívne pripojovacie svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403755
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 16 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (53,4 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Istenie primárnych vinutí trojfázových transformátorov do 16 A
• Priemyselné zváračky s vysokým zapínacím magnetizačným prúdom
• Elektromotory s veľmi ťažkým rozbehom pod plnou záťažou
• Priemyselné a technologické rozvádzače 400 V AC

Istič Legrand TX³ 3P D16 je nepostrádateľný pre spoľahlivú prevádzku zariadení s extrémnymi zapínacími prúdmi.
