Istič TX3 3P D25 6000A 403757 LE

Podrobný popis

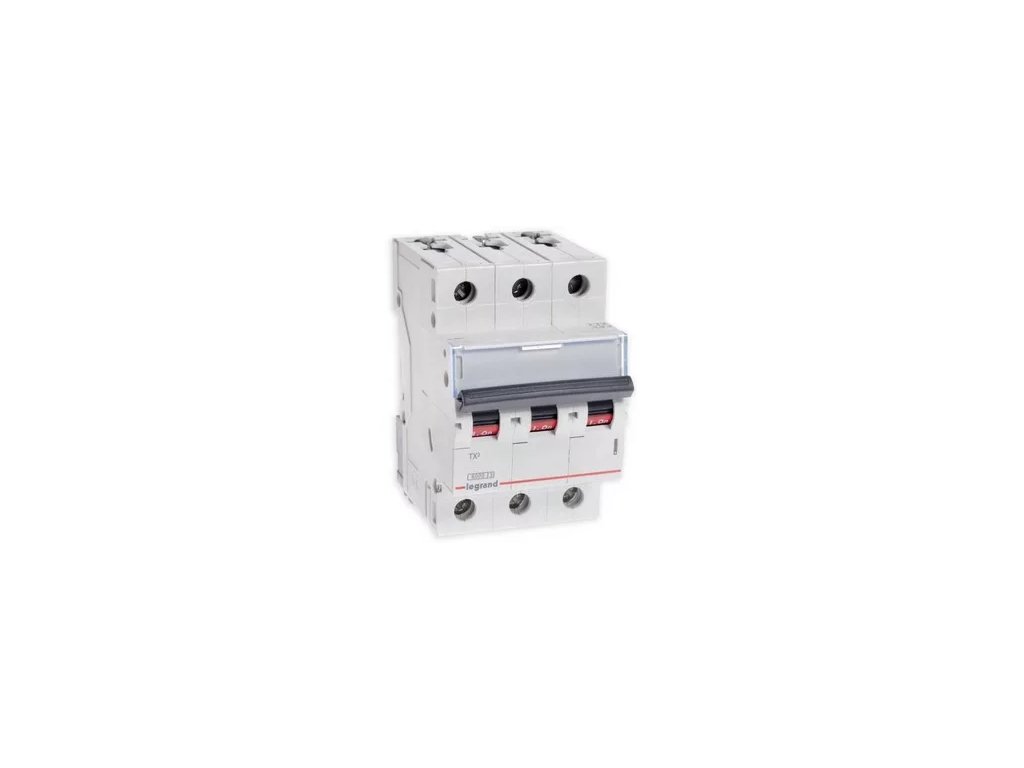

Istič Legrand TX³ 3P D25 6 kA (403757)

Trojpólový inštalačný istič Legrand z radu TX³ (objednávací kód 403757) so špeciálnou vypínacou charakteristikou D, menovitým prúdom 25 A a skratovou odolnosťou 6 kA. Je skonštruovaný pre spoľahlivú ochranu trojfázových vedení napájajúcich zariadenia s mimoriadne vysokými rozbehovými prúdmi pred tepelným preťažením a skratom.

Vypínacia charakteristika D (reakcia pri 10- až 14-násobku menovitého prúdu podľa IEC/EN 60898-1) zaručuje plynulý rozbeh priemyselných zváračiek, výkonných transformátorov a ťažkých motorov bez nežiaducich výpadkov. Menovité pracovné napätie trojpólového vyhotovenia je 400 V AC. Montážna šírka 3 moduly (53,4 mm) pasuje na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika D – mimoriadna odolnosť proti vysokým nábehovým rázom transformátorov a motorov
• Menovitý prúd 25 A v trojpólovom vyhotovení (3P)
• Šírka 3 moduly (53,4 mm) na štandardnú DIN lištu 35 mm
• Kvalitné svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403757
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 25 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (53,4 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové zváracie agregáty a zváracie poloautomaty do 25 A
• Istenie primárnej strany transformátorov s vysokým zapínacím prúdom
• Motory s veľkou záťažou na hriadeli a ťažkým štartom
• Priemyselné i technologické rozvádzače 400 V AC

Istič Legrand TX³ 3P D25 zabezpečuje neprerušovanú prevádzku silne induktívnych strojov s maximálnou úrovňou ochrany.
