Istič TX3 3P D20 6000A 403756 LE

Podrobný popis

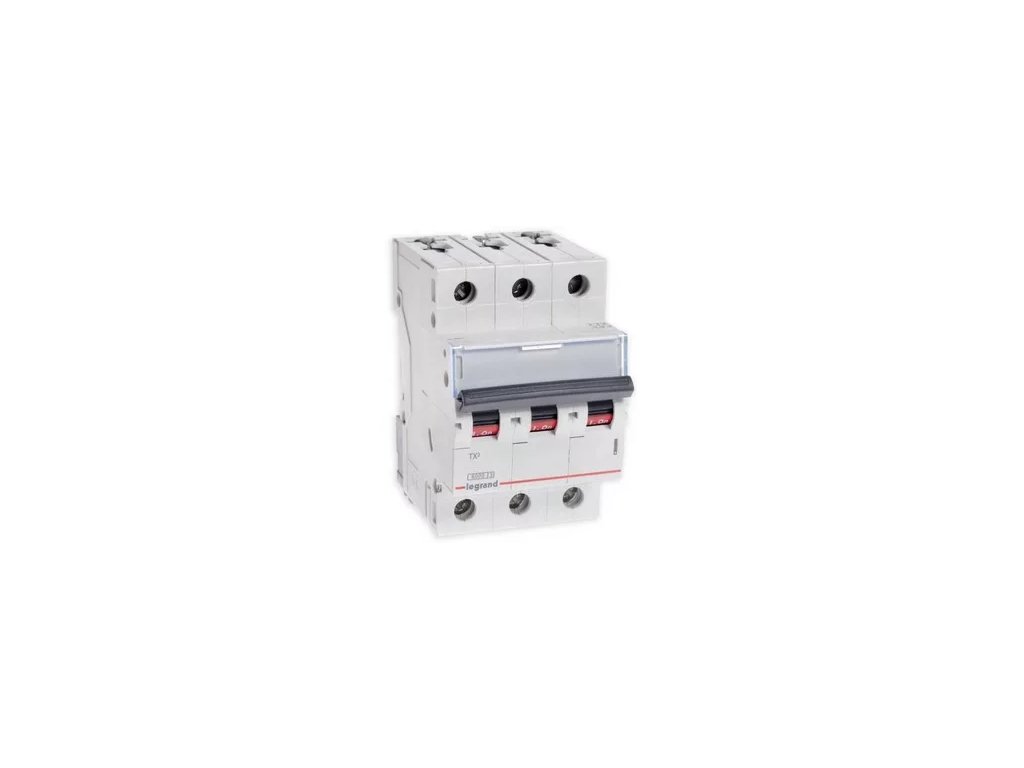

Istič Legrand TX³ 3P D20 6 kA (403756)

Trojpólový inštalačný istič Legrand z radu TX³ (objednávací kód 403756) s charakteristikou D, menovitým prúdom 20 A a skratovou odolnosťou 6 kA. Je špeciálne skonštruovaný na spoľahlivú ochranu priemyselných záťaží s extrémnymi nábehovými špičkami pred tepelným preťažením a skratom.

Vypínacia charakteristika D (vybavenie pri 10- až 14-násobku menovitého prúdu podľa IEC/EN 60898-1) zabezpečuje spoľahlivú prevádzku veľkých transformátorov, elektromagnetov a zváračiek bez falošných výpadkov pri zapnutí. Menovité pracovné napätie trojpólového vyhotovenia je 400 V AC. Šírka 3 moduly (53,4 mm) pasuje na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s normou IEC/EN 60898-1
• Špeciálna vypínacia charakteristika D – mimoriadna odolnosť pri zapínacích prúdoch transformátorov a zváračiek
• Zvýšený menovitý prúd 20 A v trojpólovom vyhotovení (3P)
• Šírka 3 moduly (53,4 mm) na štandardnú DIN lištu 35 mm
• Kvalitné svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403756
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 20 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (53,4 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Napájanie a istenie trojfázových transformátorových staníc do 20 A
• Priemyselné zváracie poloautomaty a transformátory
• Motory s veľkým momentom zotrvačnosti a ťažkým rozbehom
• Priemyselné a technologické rozvádzače 400 V AC

Istič Legrand TX³ 3P D20 garantuje nepretržitú a bezpečnú prevádzku technológií s najvyššími nábehovými prúdmi.
