Istič D32/2 10kA, charakteristika D 32A, 2-pólový

Podrobný popis

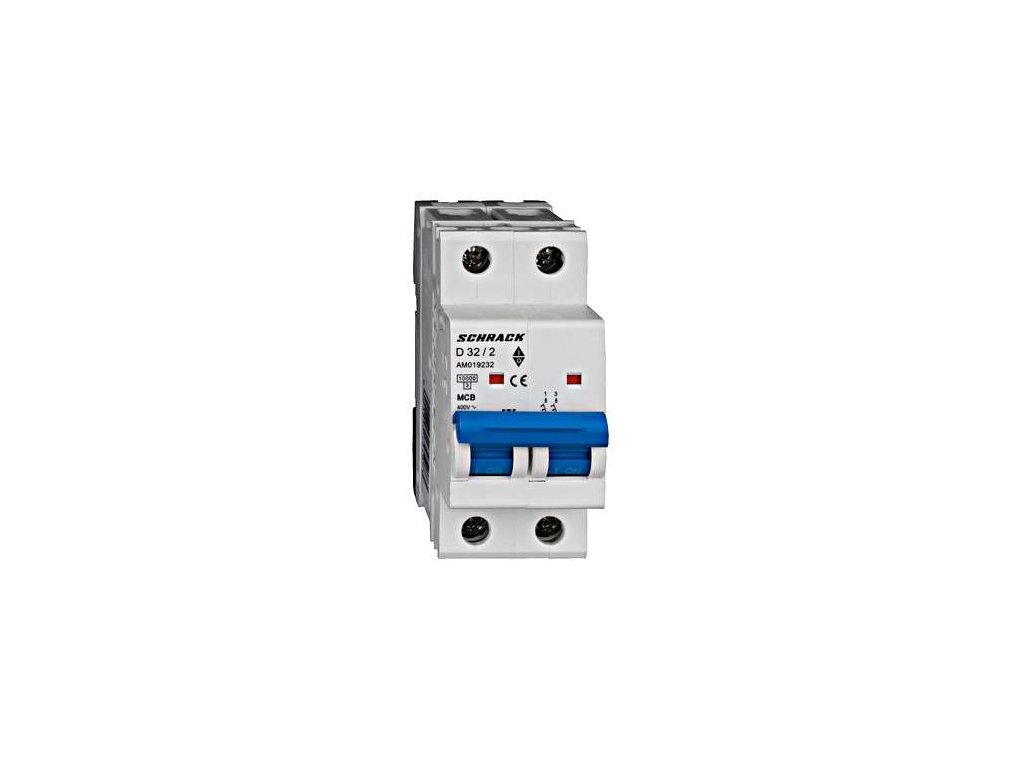

Istič Schrack AMPARO 10 kA 2P D32 (AM019232)

Dvojpólový inštalačný istič Schrack Technik z modelového radu AMPARO 10 kA (objednávací kód AM019232) s menovitým prúdom 32 A a skratovou odolnosťou 10 kA. Poskytuje dvojpólovú ochranu oboch vodičov pred tepelným preťažením a skratom.

Vypínacia charakteristika D znesie vysoké zapínacie rázy (elektromagnetická spúšť reaguje pri 10- až 20-násobku menovitého prúdu), aké sprevádzajú štart výkonných motorov a transformátorov. Šírka 2 moduly (36 mm) zabezpečuje štandardnú montáž na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika D pre aplikácie s vysokými nábehovými prúdmi
• Dvojpólové istenie (2P) v kompaktnom formáte
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM019232
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 32 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové napájacie vetvy do 32 A pre priemyselné zariadenia
• Istenie transformátorov, zváračiek a motorov s vysokým záberovým momentom
• Modulárne rozvodnice na nosnú DIN lištu s nárokom na 10 kA odolnosť
