Istič D4/2 10kA, charakteristika D 4A, 2-pólový

Podrobný popis

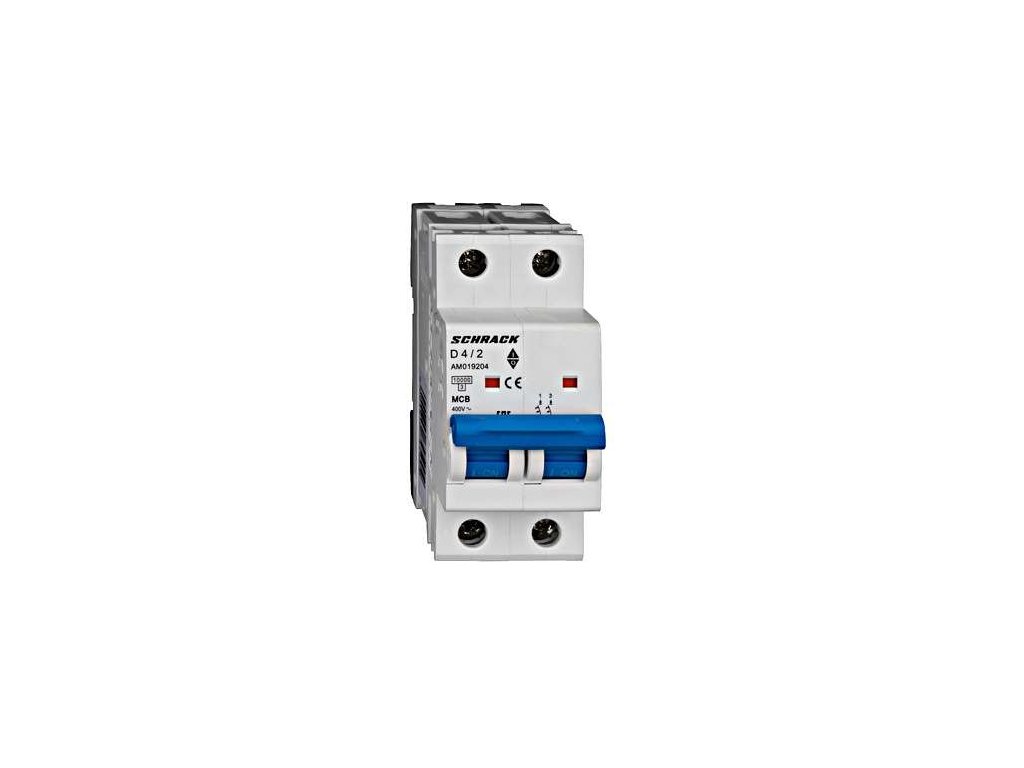

Istič Schrack AMPARO 10 kA 2P D4 (AM019204)

Dvojpólový inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM019204) s nízkym menovitým prúdom 4 A a vysokou skratovou odolnosťou 10 kA. Poskytuje spoľahlivú dvojpólovú ochranu obvodov s indukčnou záťažou pred tepelným preťažením a skratom.

Vypínacia charakteristika D bezpečne odoláva nábehovým prúdom pri zapínaní malých transformátorov, stýkačov a riadiacich jednotiek (elektromagnetická spúšť reaguje pri 10- až 20-násobku menovitého prúdu). Šírka 2 moduly (36 mm) je určená na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika D pre záťaže s vysokými spínacími prúdovými špičkami
• Dvojpólové istenie (2P) v kompaktnom vyhotovení
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM019204
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 4 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové napájanie ovládacích transformátorov a zdrojov do 4 A
• Istenie automatizačných prvkov s vysokým nábehovým prúdom
• Modulárne rozvádzače na nosnú DIN lištu s nárokom na 10 kA odolnosť
