Istič C10/2 6kA, charakteristika C, 10A, 2-pólový

Podrobný popis

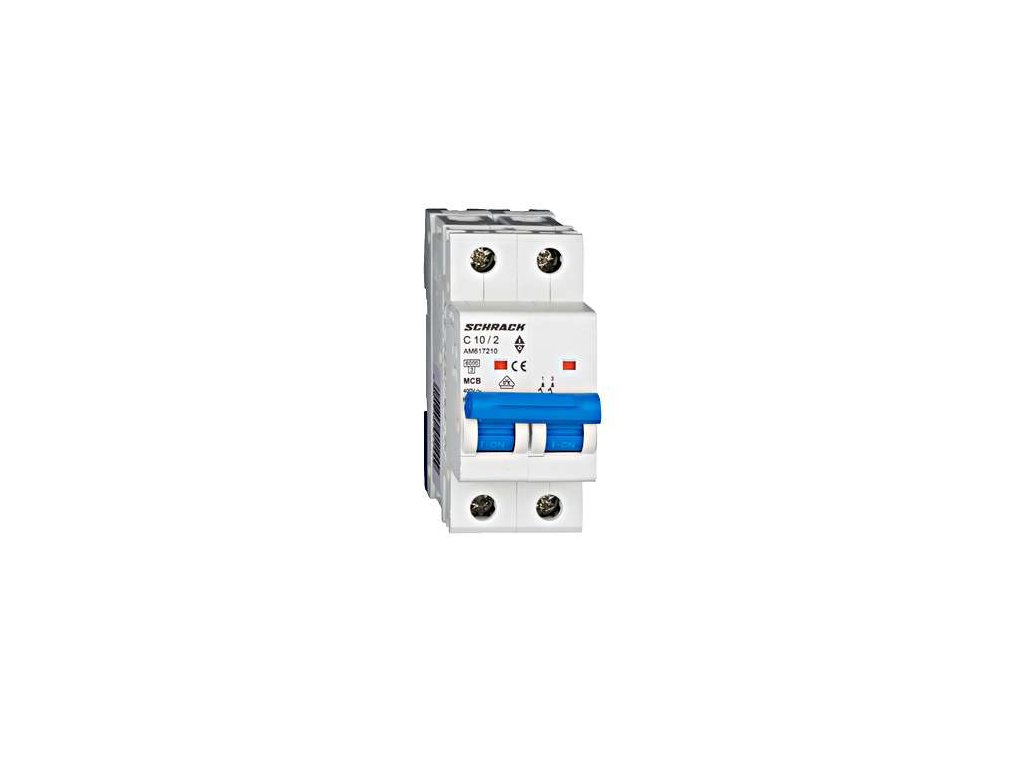

Istič Schrack AMPARO 6 kA 2P C10 (AM617210)

Dvojpólový inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM617210) s menovitým prúdom 10 A a skratovou odolnosťou 6 kA. Poskytuje spoľahlivú ochranu dvojvodičových elektrických obvodov s induktívnou záťažou pred preťažením a skratom.

Vypínacia charakteristika C znesie bežné prúdové špičky pri zapnutí malých motorov a transformátorov bez nežiaduceho vybavenia (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Dvojpólové vyhotovenie (2P) so šírkou 2 moduly (36 mm) zabezpečuje ochranu oboch pólov súčasne a montuje sa na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C vhodná pre záťaže s vyššími zapínacími prúdmi
• Menovitý prúd 10 A, dvojpólové vyhotovenie 2P s istením oboch pólov
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM617210
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové striedavé okruhy do 10 A s indukčnou záťažou a požiadavkou na odpojenie oboch pólov
• Istenie technologických zariadení a pomocných pohonov
• Montáž do modulárnych rozvodníc na DIN lištu
