Istič B50/2 10kA, charakteristika B 50A, 2-pólový

Podrobný popis

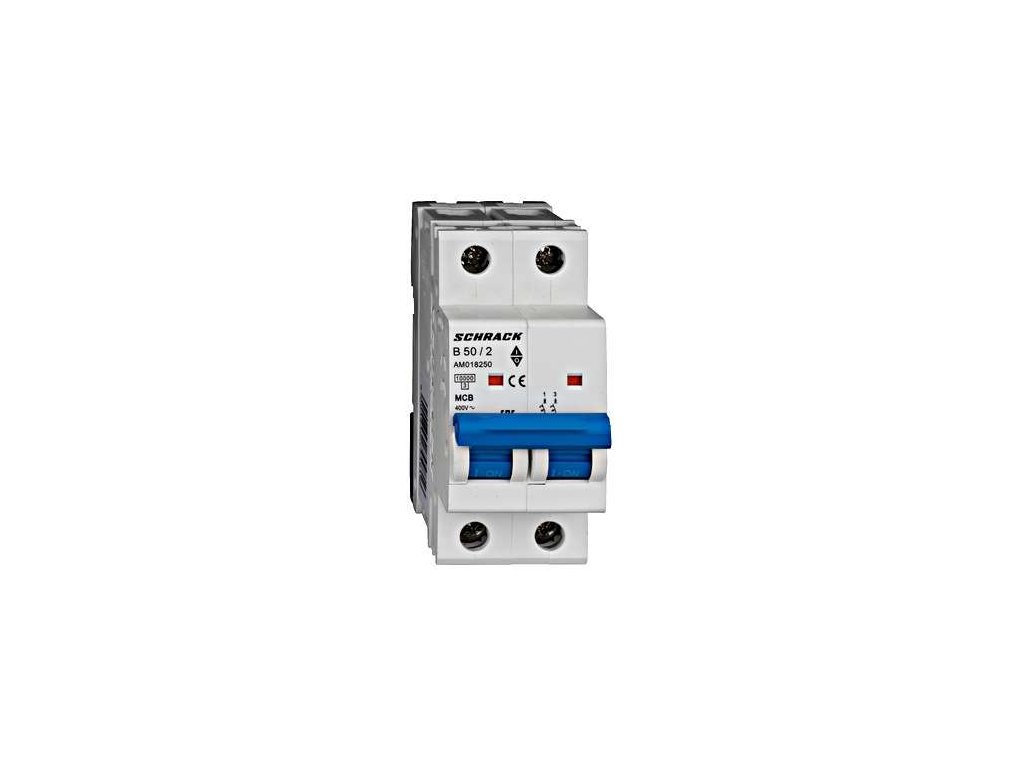

Istič Schrack AMPARO 10 kA 2P B50 (AM018250)

Dvojpólový inštalačný istič Schrack Technik z produktového radu AMPARO 10 kA (objednávací kód AM018250) s vysokým menovitým prúdom 50 A a skratovou odolnosťou 10 kA. Poskytuje spoľahlivú ochranu dvojvodičových elektrických vedení a technologických celkov pred tepelným preťažením a skratom.

Vypínacia charakteristika B zabezpečuje rýchle odpojenie obvodu pri 3- až 5-násobku menovitého prúdu. Dvojpólová konštrukcia (2P) so šírkou 2 moduly (36 mm) garantuje ochranu na oboch póloch súčasne a upevňuje sa na nosnú 35 mm DIN lištu do komerčných i priemyselných rozvádzačov.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika B na ochranu vedenia pred preťažením a skratom
• Menovitý prúd 50 A, dvojpólové vyhotovenie 2P pre komplexnú ochranu oboch vodičov
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM018250
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 50 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové silové okruhy do 50 A s požiadavkou na súčasné odpojenie a ochranu oboch pólov
• Priemyselné a komerčné inštalácie s požiadavkou na skratovú odolnosť 10 kA
• Modulárne rozvádzače na nosnú DIN lištu
