Istič C50/3N 6kA, charakteristika C, 50A, 3-pólový+N

Podrobný popis

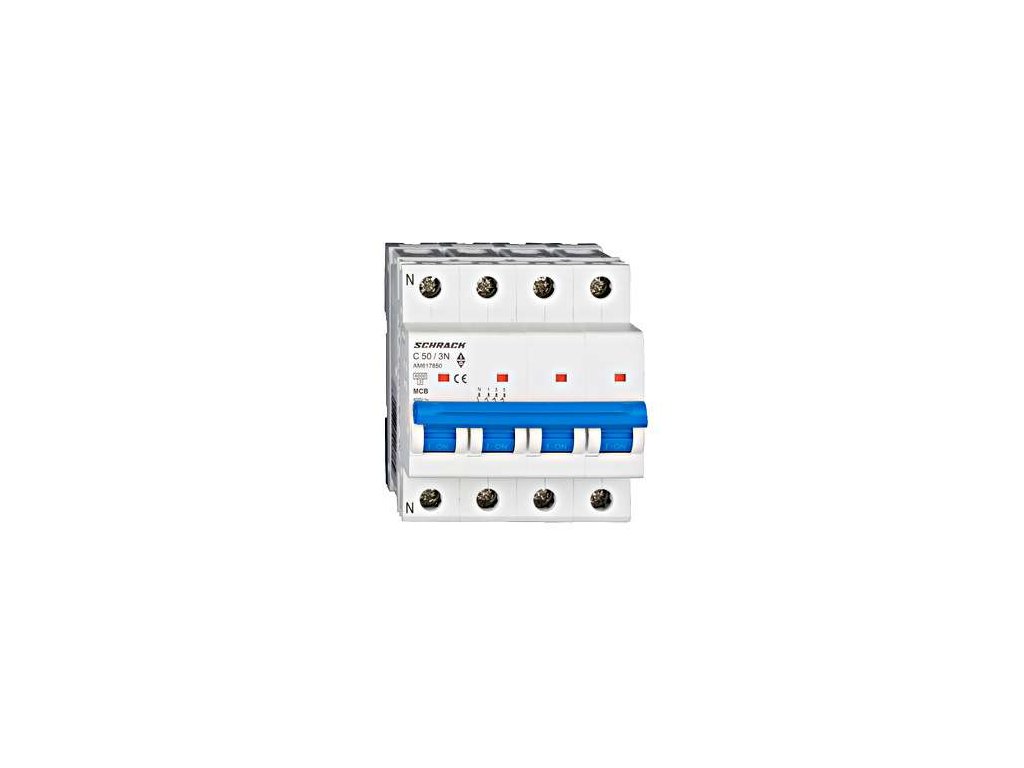

Istič Schrack AMPARO 6 kA 3P+N C50 (AM617850)

Kombinovaný inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM617850) s menovitým prúdom 50 A a skratovou odolnosťou 6 kA. Poskytuje trojpólové istenie fázových vodičov so súčasným bezpečným odpojením neutrálneho vodiča (3P+N).

Vypínacia charakteristika C znesie bežné prúdové rázy pri zapnutí trojfázových elektromotorov a indukčných strojov bez nežiaduceho odpojenia (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Neutrálny pól N je situovaný vpravo a je spínaný bez nadprúdovej spúšte. Šírka 4 moduly (72 mm) je určená na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre trojfázové záťaže so zvýšeným nábehovým prúdom
• Vyhotovenie 3P+N: trojpólová ochrana + spínaný neutrálny vodič N vpravo
• Montážna šírka 4 moduly (72 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM617850
• Typ produktu: Inštalačný istič
• Počet pólov: 3P+N (trojpólový + neutrálny pól)
• Poloha neutrálneho pólu (N): vpravo, spínaný bez spúšte
• Vypínacia charakteristika: C
• Menovitý prúd: 50 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4 moduly (72 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové napájacie a motorické rozvody do 50 A s požiadavkou na bezpečné rozpojenie stredného vodiča
• Istenie výkonných technológií, ventilátorov a čerpadiel v budovách
• Modulárne rozvodnice na nosnú DIN lištu
