Istič C1/3 10kA, charakteristika C 1A, 3-pólový

Podrobný popis

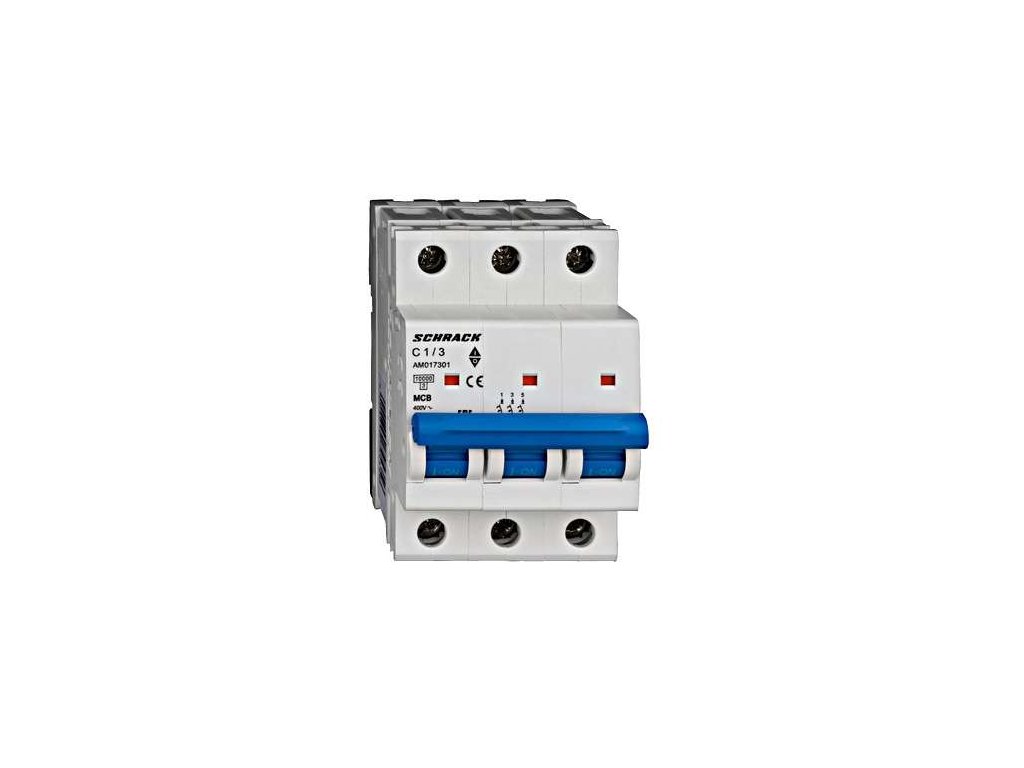

Istič Schrack AMPARO 10 kA 3P C1 (AM017301)

Trojpólový inštalačný istič Schrack Technik z modelového radu AMPARO 10 kA (objednávací kód AM017301) s nízkym menovitým prúdom 1 A a vysokou skratovou odolnosťou 10 kA. Poskytuje presnú trojfázovú ochranu citlivých meracích systémov, motorických servosystémov a technologických obvodov pred preťažením a skratom.

Vypínacia charakteristika C spoľahlivo eliminuje nežiaduce vypnutia pri zapínacích prúdových špičkách a elektromagnetická spúšť vybavuje pri 5- až 10-násobku menovitého prúdu (5 až 10 A). Modulárne vyhotovenie so šírkou 3 moduly (54 mm) sa inštaluje na štandardnú 35 mm DIN lištu do priemyselných riadiacich a automatizačných rozvádzačov.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA v súlade s normou IEC/EN 60898-1
• Vypínacia charakteristika C pre trojfázové obvody s induktívnou záťažou
• Menovitý prúd 1 A pre precízne trojfázové istenie citlivých technológií
• Montážna šírka 3 moduly (54 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017301
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 1 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (54 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové meracie obvody, sieťové analyzátory a napájanie servopohonov do 1 A
• Ochrana trojfázových transformátorov a citlivých priemyselných riadiacich systémov
• Modulárne rozvádzače na nosnú DIN lištu
