Istič C32/3N 6kA, charakteristika C, 32A, 3-pólový+N

Podrobný popis

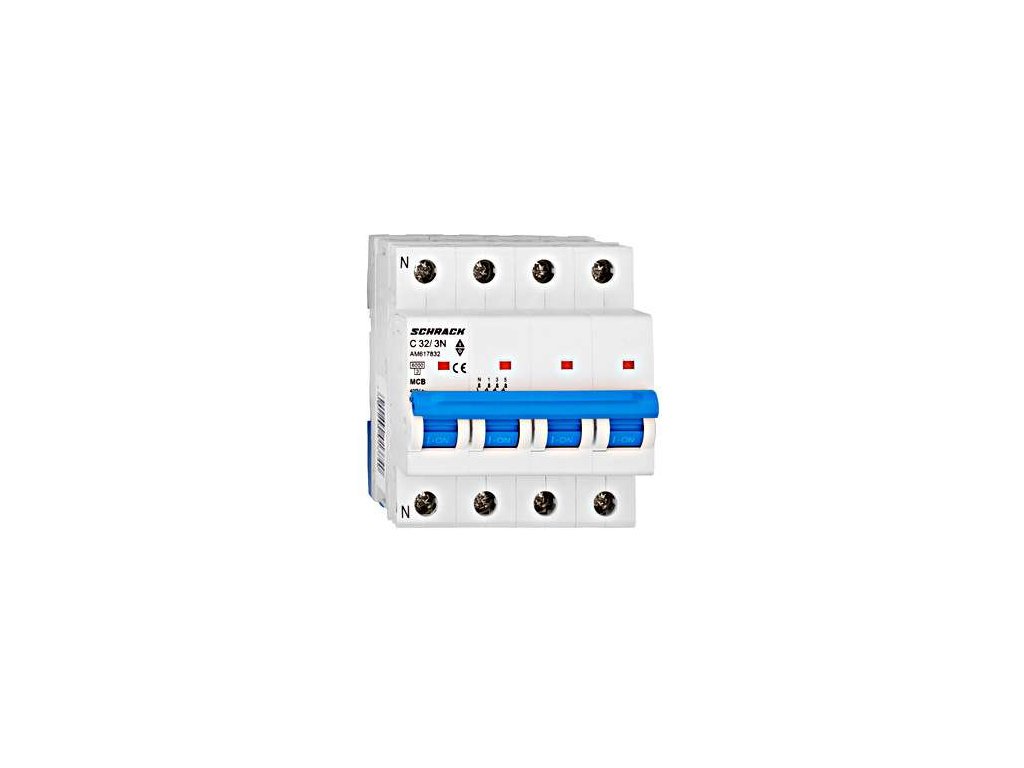

Istič Schrack AMPARO 6 kA 3P+N C32 (AM617832)

Kombinovaný inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM617832) s menovitým prúdom 32 A a skratovou schopnosťou 6 kA. Zabezpečuje trojpólové istenie fázových vodičov so súčasným odpojením neutrálneho vodiča (3P+N).

Vypínacia charakteristika C znesie bežné prúdové rázy pri rozbehu trojfázových elektromotorov a transformátorov bez nežiaduceho odpojenia (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Neutrálny pól N je situovaný vpravo a je spínaný bez nadprúdovej spúšte. Šírka 4 moduly (72 mm) je určená na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre trojfázové záťaže s vyšším nábehovým prúdom
• Vyhotovenie 3P+N: trojpólová ochrana + spínaný neutrálny vodič N vpravo
• Montážna šírka 4 moduly (72 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM617832
• Typ produktu: Inštalačný istič
• Počet pólov: 3P+N (trojpólový + neutrálny pól)
• Poloha neutrálneho pólu (N): vpravo, spínaný bez spúšte
• Vypínacia charakteristika: C
• Menovitý prúd: 32 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4 moduly (72 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové napájacie a motorické obvody do 32 A s požiadavkou na bezpečné rozpojenie stredného vodiča
• Istenie strojných zariadení a klimatizácií v budovách
• Modulárne rozvodnice na nosnú DIN lištu
