Istič C10/3N 6kA, charakteristika C, 10A, 3-pólový+N

Podrobný popis

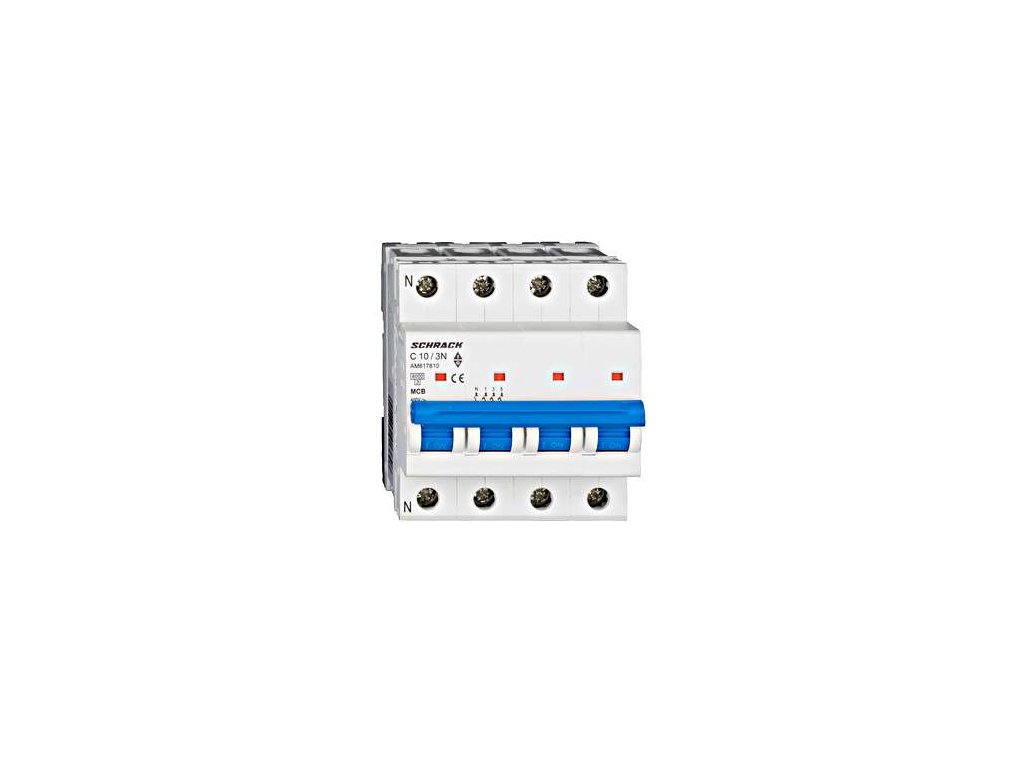

Istič Schrack AMPARO 6 kA 3P+N C10 (AM617810)

Inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM617810) v konfigurácii 3P+N s menovitým prúdom 10 A a skratovou schopnosťou 6 kA. Zabezpečuje spoľahlivú ochranu trojfázových káblových vedení pred preťažením a skratom so súčasným bezpečným odpájaním neutrálneho vodiča N.

Vypínacia charakteristika C znesie zapínacie prúdové rázy pri rozbehu malých motorov a indukčných prvkov (elektromagnetická spúšť vybavuje pri 5- až 10-násobku menovitého prúdu). Prístroj so šírkou 4 moduly (72 mm) zahŕňa 3 chránené fázové póly a 1 spínaný neutrálny pól umiestnený vpravo (odpájaný bez nadprúdovej spúšte) a inštaluje sa na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s normou IEC/EN 60898-1
• Vyhotovenie 3P+N pre súčasné odpojenie fáz aj neutrálneho vodiča
• Vypínacia charakteristika C odolná voči prúdovým nábehom
• Menovitý prúd 10 A so šírkou 4 moduly (72 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM617810
• EAN: 9004840013696
• Typ produktu: Inštalačný istič
• Počet pólov: 3P+N (3 chránené póly + spínaný neutrál vpravo)
• Vypínacia charakteristika: C
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4 moduly (72 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové technologické trasy s motormi a vzduchotechnikou s nutnosťou odpojenia N
• Ochrana podružných rozvodov v administratívnych a polyfunkčných budovách
• Modulárne rozvádzače na 35 mm DIN lištu
