Istič B32/1N 6kA, charakteristika B, 32A, 1-pólový+N

Podrobný popis

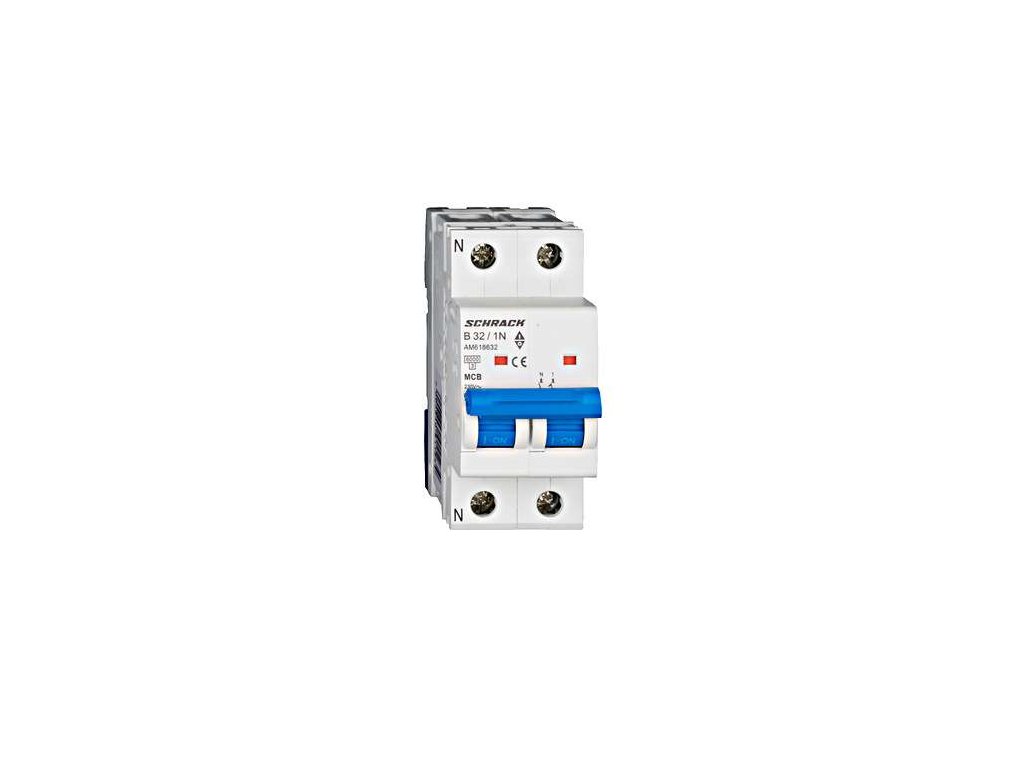

Istič Schrack AMPARO 6 kA 1P+N B32 (AM618632)

Inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM618632) vo vyhotovení 1P+N s menovitým prúdom 32 A a skratovou odolnosťou 6 kA. Poskytuje spoľahlivú ochranu fázového vodiča pred preťažením a skratom so súčasným bezpečným odpojením neutrálneho vodiča N.

Vypínacia charakteristika B promptne vypína pri 3- až 5-násobku menovitého prúdu a zabezpečuje rýchle odpojenie pri poruche. Modulárne teleso so šírkou 2 moduly (36 mm) obsahuje 1 chránený fázový pól a 1 spínaný neutrálny pól umiestnený vpravo (odpájaný bez nadprúdovej spúšte) a inštaluje sa na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s normou IEC/EN 60898-1
• Vyhotovenie 1P+N pre súčasné odpojenie fázového aj neutrálneho vodiča
• Vypínacia charakteristika B na ochranu vedenia pred preťažením a skratom
• Menovitý prúd 32 A so šírkou 2 moduly (36 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM618632
• Typ produktu: Inštalačný istič
• Počet pólov: 1P+N (1 chránený pól + spínaný neutrál vpravo)
• Vypínacia charakteristika: B
• Menovitý prúd: 32 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Silové jednofázové prívody a okruhy do 32 A vyžadujúce bezpečné odpojenie oboch vodičov vrátane N
• Bytové, polyfunkčné a komerčné inštalácie so zvýšenými nárokmi na bezpečnosť
• Montáž do modulárnych rozvodníc na DIN lištu
