Istič B20/2 6kA, charakteristika B, 20A, 2‑pólový

Podrobný popis

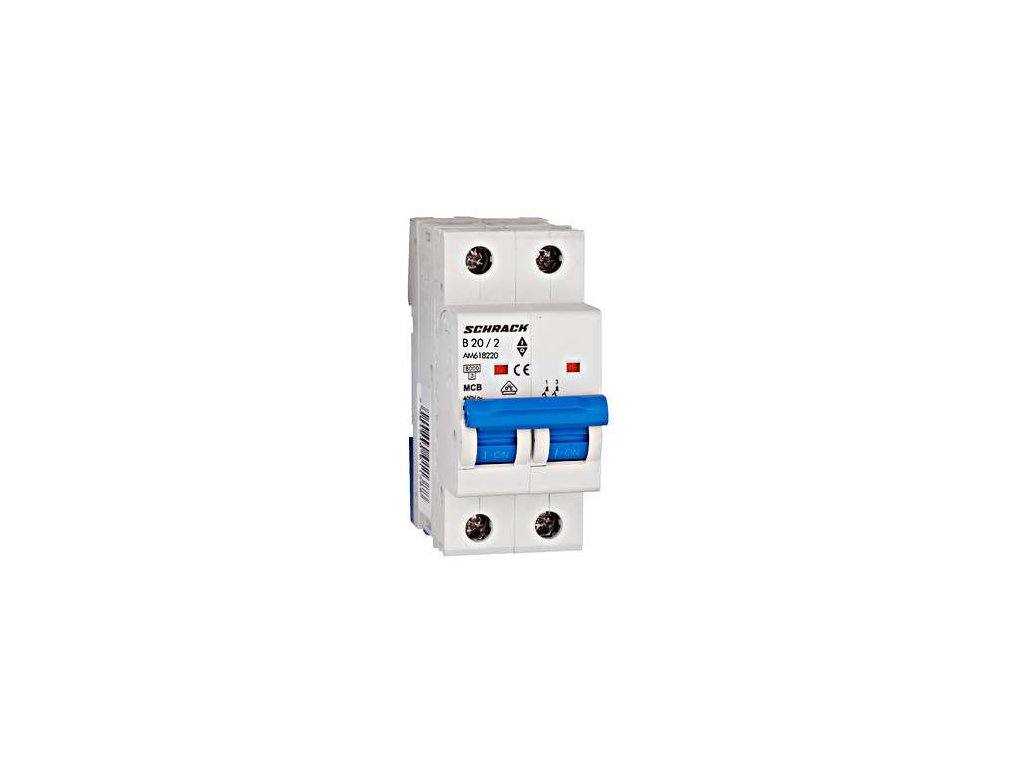

Istič Schrack AMPARO 6 kA 2P B20 (AM618220)

Dvojpólový inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM618220) s menovitým prúdom 20 A a skratovou schopnosťou 6 kA. Slúži na spoľahlivé istenie dvojvodičových striedavých vedení a záťaží pred tepelným preťažením a skratom.

Vypínacia charakteristika B zabezpečuje rýchle odpojenie pri 3- až 5-násobku menovitého prúdu. Dvojpólová konštrukcia (2P) so šírkou 2 moduly (36 mm) zaisťuje ochranu na oboch póloch súčasne a upevňuje sa na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika B na ochranu vedenia pred preťažením a skratom
• Menovitý prúd 20 A, dvojpólové vyhotovenie 2P s ochranou oboch pólov
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM618220
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 20 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové striedavé rozvody do 20 A s požiadavkou na odpojenie oboch vodičov
• Ochrana technologických zariadení a podružných obvodov
• Montáž do modulárnych rozvodníc na DIN lištu
