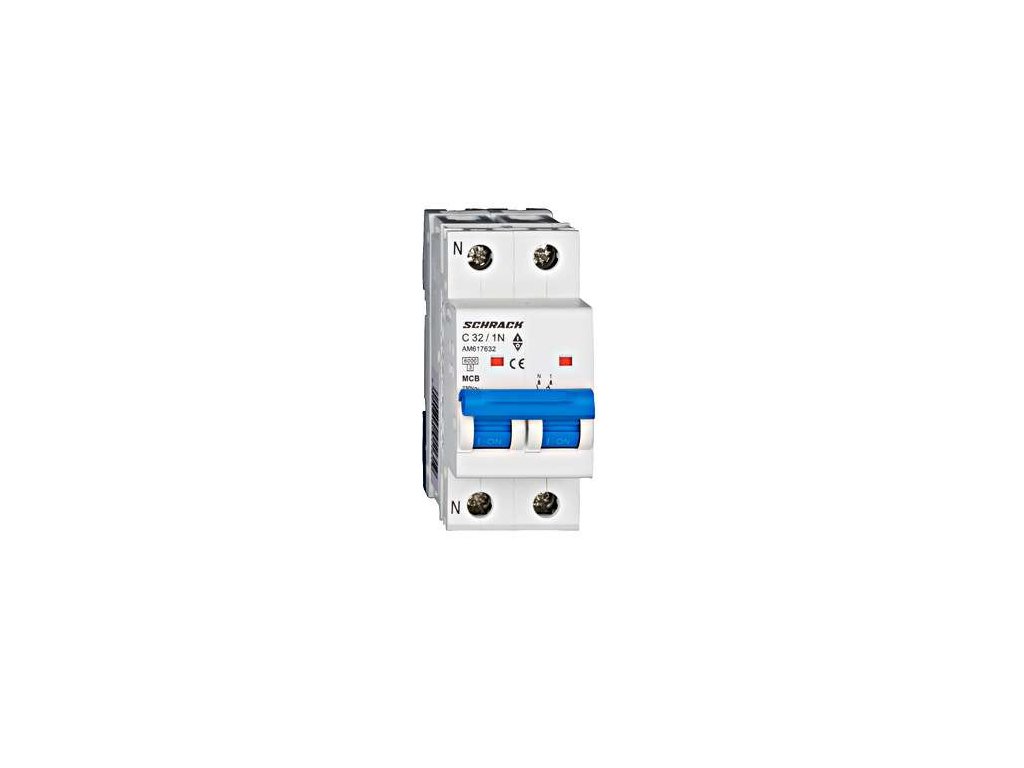

Istič C32/1N 6kA, charakteristika C, 32A, 1-pólový+N

Podrobný popis

Istič Schrack AMPARO 6 kA 1P+N C32 (AM617632)

Kombinovaný inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM617632) s menovitým prúdom 32 A a skratovou odolnosťou 6 kA. Poskytuje spoľahlivú jednopólovú ochranu fázového vodiča so súčasným odpojením neutrálneho vodiča (1P+N).

Vypínacia charakteristika C znesie bežné prúdové špičky pri rozbehu indukčných spotrebičov a motorov (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Neutrálny pól N sa nachádza vpravo a je spínaný bez nadprúdovej spúšte. Šírka 2 moduly (36 mm) je prispôsobená na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s normou IEC/EN 60898-1
• Vypínacia charakteristika C pre záťaže s vyššími spínacími prúdmi
• Vyhotovenie 1P+N: fázové istenie + spínaný neutrálny vodič N na pravej strane
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM617632
• Typ produktu: Inštalačný istič
• Počet pólov: 1P+N (1-pólový + neutrálny pól)
• Poloha neutrálneho pólu (N): vpravo, spínaný bez spúšte
• Vypínacia charakteristika: C
• Menovitý prúd: 32 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Jednofázové okruhy do 32 A s požiadavkou na odpojenie neutrálneho vodiča pri servise
• Istenie technologických spotrebičov na 230 V
• Modulárne rozvodnice na štandardnú DIN lištu
