Istič B40/2 10kA, charakteristika B 40A, 2-pólový

Podrobný popis

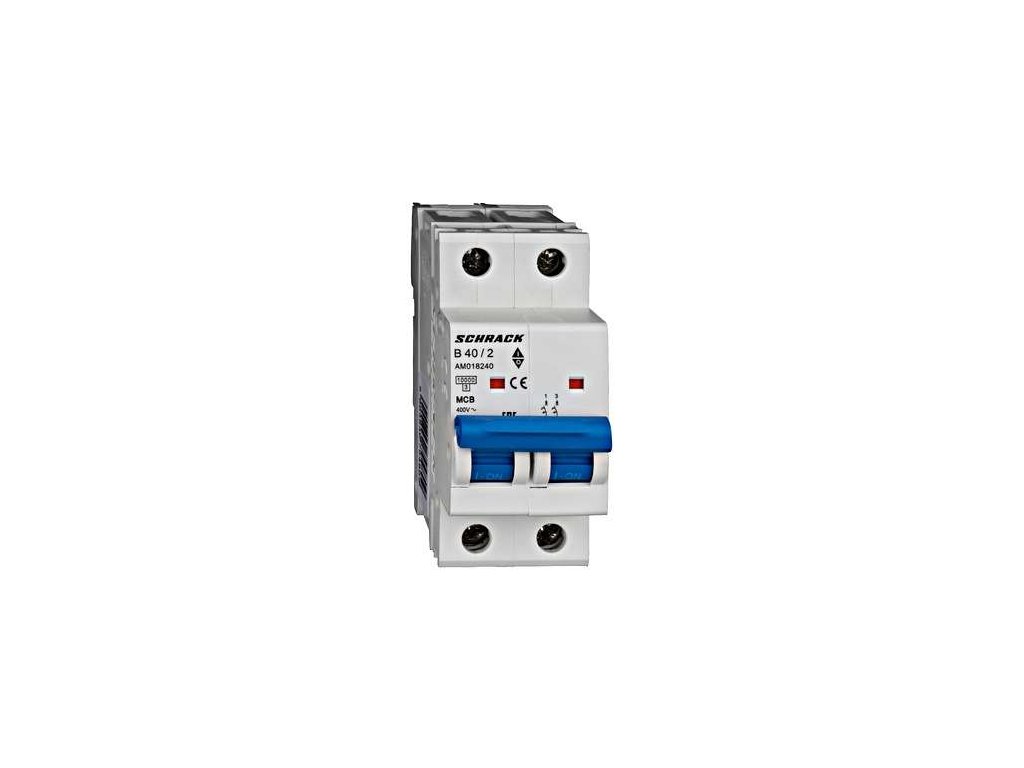

Istič Schrack AMPARO 10 kA 2P B40 (AM018240)

Dvojpólový inštalačný istič Schrack Technik z radu AMPARO 10 kA (objednávací kód AM018240) s menovitým prúdom 40 A a vysokou skratovou odolnosťou 10 kA. Slúži na robustnú ochranu dvojvodičových elektrických vedení a zariadení pred tepelným preťažením a skratom.

Vypínacia charakteristika B poskytuje okamžitú odozvu pri 3- až 5-násobku menovitého prúdu. Dvojpólová konštrukcia (2P) so šírkou 2 moduly (36 mm) obsahuje tepelnú aj elektromagnetickú spúšť na oboch póloch a upevňuje sa na štandardnú 35 mm DIN lištu do komerčných i priemyselných rozvádzačov.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika B na ochranu vedenia pred preťažením a skratom
• Menovitý prúd 40 A, dvojpólové vyhotovenie 2P pre komplexnú ochranu oboch vodičov
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM018240
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 40 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové silové okruhy do 40 A vyžadujúceistenie a odpojenie oboch pracovných pólov
• Inštalácie so zvýšenými skratovými pomermi (10 kA) v priemyselných budovách
• Modulárne rozvádzače na nosnú DIN lištu
