Istič D2/2 10kA, charakteristika D 2A, 2-pólový

Podrobný popis

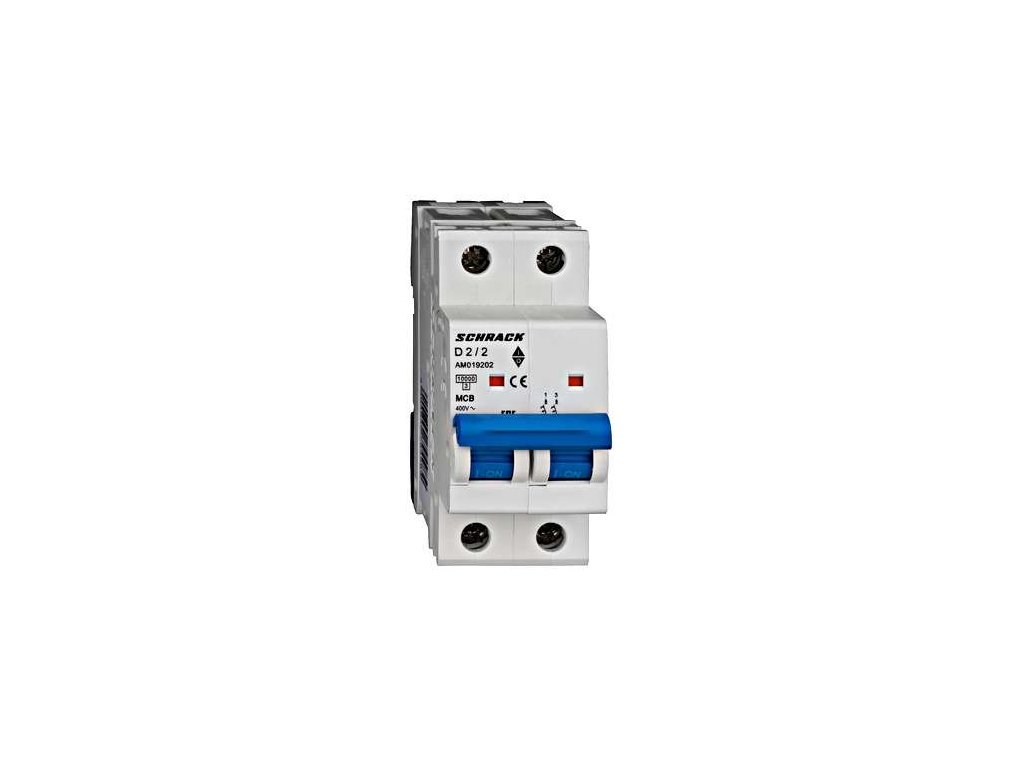

Istič Schrack AMPARO 10 kA 2P D2 (AM019202)

Dvojpólový inštalačný istič Schrack Technik z modelového radu AMPARO 10 kA (objednávací kód AM019202) s menovitým prúdom 2 A a vysokou skratovou odolnosťou 10 kA. Poskytuje dvojpólovú ochranu obvodov s nízkym odberom prúdu pred preťažením a skratom.

Vypínacia charakteristika D spoľahlivo toleruje vysoké zapínacie nárazy (elektromagnetická spúšť reaguje pri 10- až 20-násobku menovitého prúdu), aké vznikajú pri zapnutí malých transformátorov a indukčných prvkov. Šírka 2 moduly (36 mm) je určená na 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika D pre obvody s vysokými nábehovými prúdmi
• Dvojpólové istenie (2P) pre bezpečnú obojstrannú ochranu
• Menovitý prúd 2 A pre jemné istenie technológií
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM019202
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 2 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové napájanie malých transformátorov a meracích prístrojov do 2 A
• Istenie automatizačných prvkov s vysokým nábehovým prúdom
• Modulárne rozvodnice na nosnú DIN lištu s požiadavkou na 10 kA odolnosť
