Istič B25/1N 6kA, charakteristika B, 25A, 1-pólový+N

Podrobný popis

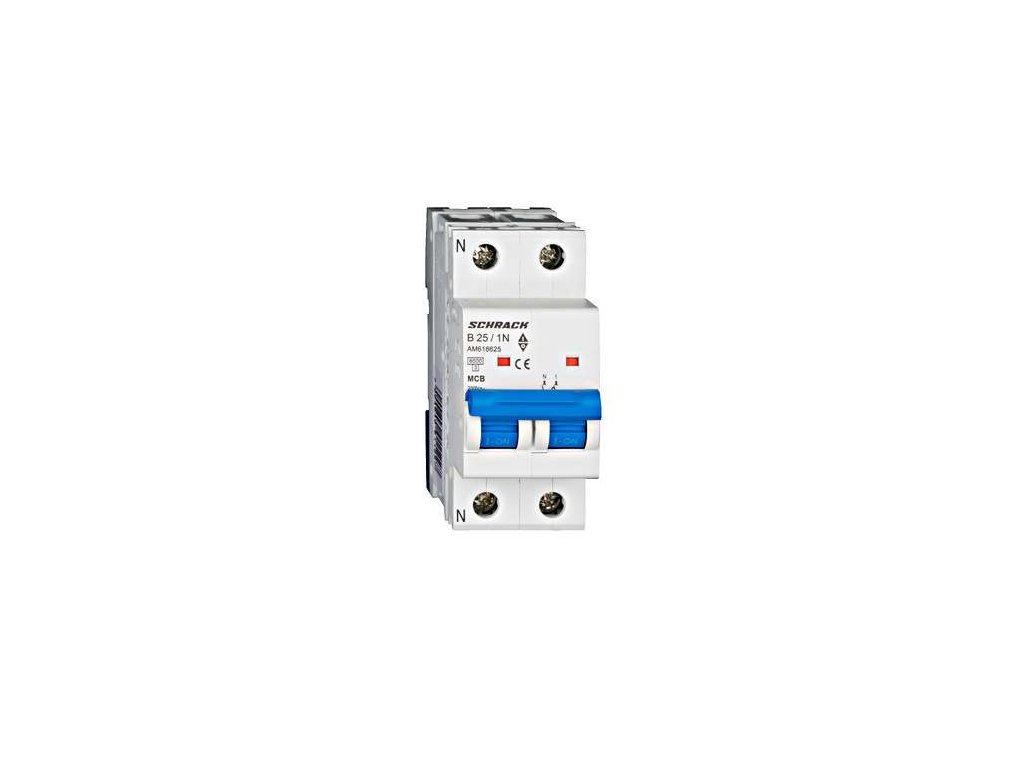

Istič Schrack AMPARO 6 kA 1P+N B25 (AM618625)

Inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM618625) vo vyhotovení 1P+N s menovitým prúdom 25 A a skratovou odolnosťou 6 kA. Poskytuje spoľahlivú ochranu fázového vodiča pred nadprúdom a skratom so súčasným bezpečným odpojením neutrálneho vodiča N.

Vypínacia charakteristika B promptne odpojí obvod pri 3- až 5-násobku menovitého prúdu. Modulárne vyhotovenie so šírkou 2 moduly (36 mm) obsahuje 1 chránený fázový pól a 1 spínaný neutrálny pól umiestnený vpravo (odpájaný bez nadprúdovej spúšte) a upevňuje sa na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vyhotovenie 1P+N pre kompletné odpojenie fázového aj neutrálneho vodiča
• Vypínacia charakteristika B na ochranu vedenia pred preťažením a skratom
• Menovitý prúd 25 A so šírkou 2 moduly (36 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM618625
• Typ produktu: Inštalačný istič
• Počet pólov: 1P+N (1 chránený pól + spínaný neutrál vpravo)
• Vypínacia charakteristika: B
• Menovitý prúd: 25 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Jednofázové silové obvody do 25 A vyžadujúce úplné odpojenie oboch pracovných vodičov vrátane N
• Bytové, komerčné a technologické inštalácie so zvýšenými požiadavkami na bezpečnosť
• Modulárne rozvodnice na 35 mm DIN lištu
