Istič C10/1N 10kA, charakteristika C 10A, 1+N

Podrobný popis

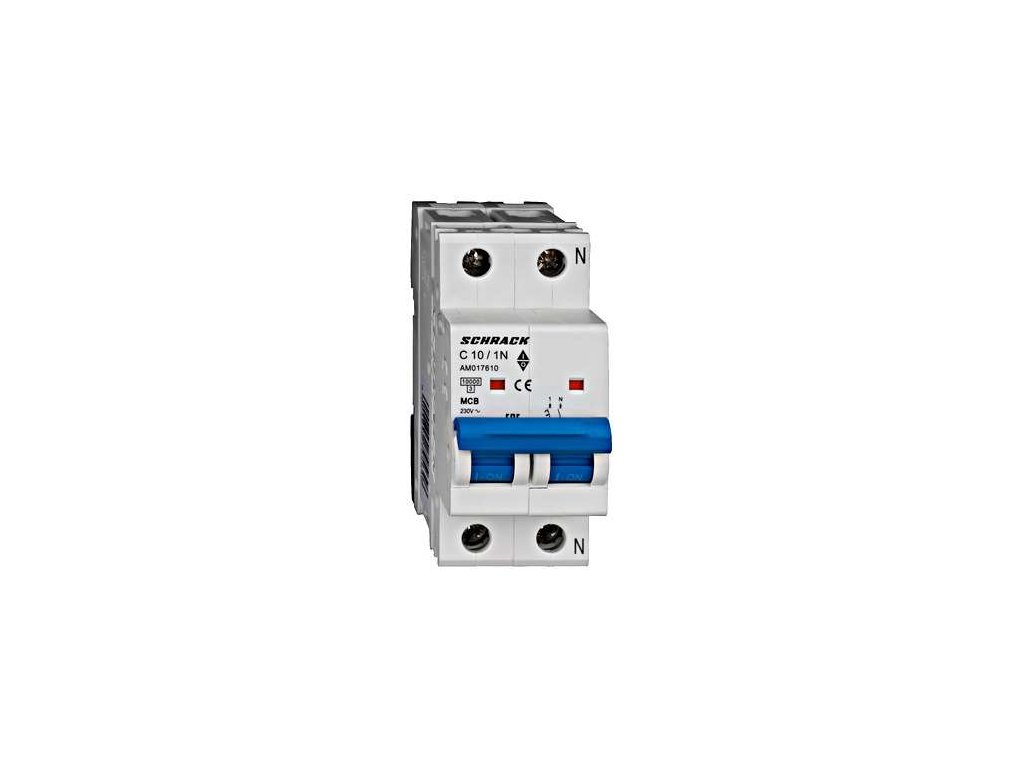

Istič Schrack AMPARO 10 kA 1P+N C10 (AM017610)

Inštalačný istič Schrack Technik z produktového radu AMPARO 10 kA (objednávací kód AM017610) vo vyhotovení 1P+N s menovitým prúdom 10 A a vysokou skratovou odolnosťou 10 kA. Poskytuje spoľahlivú ochranu fázového vodiča pred preťažením a skratom so súčasným bezpečným odpojením neutrálneho vodiča N.

Vypínacia charakteristika C znesie prúdové nábehy pri zapnutí indukčných záťaží (spúšť vybavuje pri 5- až 10-násobku menovitého prúdu). Modulárne teleso so šírkou 2 moduly (36 mm) obsahuje 1 chránený fázový pól a 1 spínaný neutrálny pól umiestnený vpravo (odpájaný bez nadprúdovej spúšte) a montuje sa na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vyhotovenie 1P+N pre súčasné odpojenie fázy aj neutrálneho vodiča
• Vypínacia charakteristika C pre obvody s induktívnou a kapacitnou záťažou
• Menovitý prúd 10 A so šírkou 2 moduly (36 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017610
• Typ produktu: Inštalačný istič
• Počet pólov: 1P+N (1 chránený pól + spínaný neutrál vpravo)
• Vypínacia charakteristika: C
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Jednofázové obvody s motorickými a induktívnymi záťažami vyžadujúce odpojenie N vodiča
• Inštalácie s vyššími skratovými pomermi (10 kA) v priemyselných a komerčných budovách
• Montáž do modulárnych rozvodníc na nosnú DIN lištu
