Istič B13/1N 6kA, charakteristika B, 13A, 1-pólový+N

Podrobný popis

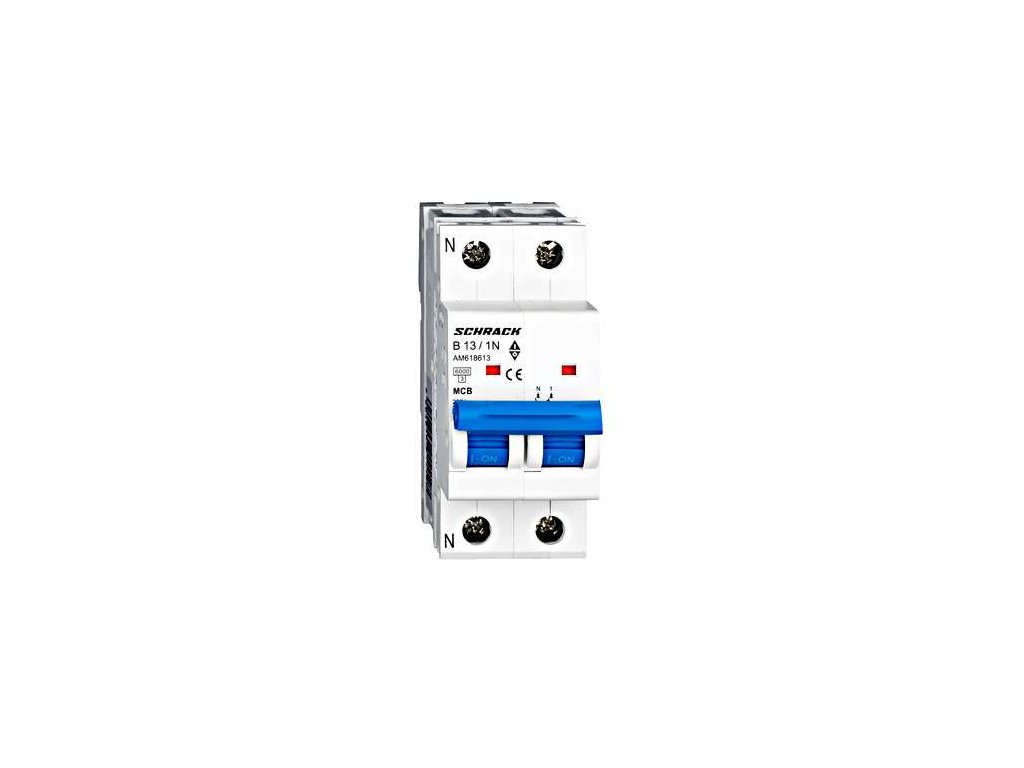

Istič Schrack AMPARO 6 kA 1P+N B13 (AM618613)

Inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (katalógové označenie AM618613) v prevedení 1P+N s menovitým prúdom 13 A a skratovou schopnosťou 6 kA. Umožňuje bezpečné istenie fázového vodiča s prúdovou hodnotou 13 A a súčasné odpojenie neutrálneho vodiča N.

Vypínacia charakteristika B rýchlo vypína pri 3- až 5-násobku menovitého prúdu a chráni elektrické vedenie pred preťažením a skratom. Dvojmodulové vyhotovenie (šírka 36 mm) zahŕňa 1 chránený fázový pól a 1 spínaný neutrálny pól a montuje sa na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa IEC/EN 60898-1
• Prevedenie 1P+N pre kompletné odpojenie pracovných vodičov obvodu
• Vypínacia charakteristika B pre bežné domáce záťaže
• Menovitý prúd 13 A, montážna šírka 2 moduly (36 mm) na DIN lištu
• Svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM618613
• Typ produktu: Inštalačný istič
• Počet pólov: 1P+N (1 chránený pól + spínaný neutrál)
• Vypínacia charakteristika: B
• Menovitý prúd: 13 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Zásuvkové a prístrojové okruhy do 13 A s nutnosťou odpájania neutrálneho vodiča N
• Bytové, polyfunkčné a komerčné elektroinštalácie
• Modulárne rozvodnice na DIN lištu
