Istič C25/1N 10kA, charakteristika C 25A, 1+N

Podrobný popis

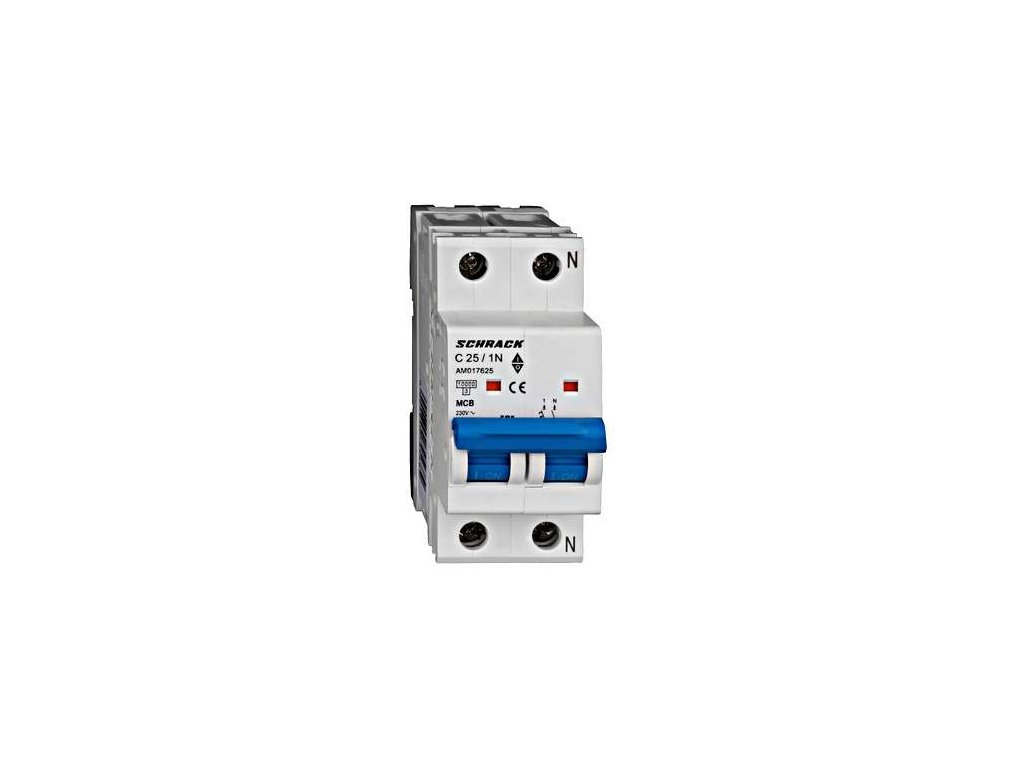

Istič Schrack AMPARO 10 kA 1P+N C25 (AM017625)

Kombinovaný inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM017625) s menovitým prúdom 25 A a vysokou skratovou odolnosťou 10 kA. Poskytuje jednopólovú ochranu fázového vodiča pred preťažením a skratom so súčasným odpojením neutrálneho vodiča (1P+N).

Vypínacia charakteristika C bezpečne zvláda zapínacie prúdy indukčných a motorických záťaží (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Neutrálny pól N sa nachádza vpravo a je spínaný bez nadprúdovej spúšte. Prístroj má šírku 2 moduly (36 mm) a montuje sa na nosnú 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre zariadenia so zvýšenými rozbehovými prúdmi
• Vyhotovenie 1P+N: fázové istenie + spínaný neutrálny vodič N na pravej strane
• Montážna šírka 2 moduly (36 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017625
• Typ produktu: Inštalačný istič
• Počet pólov: 1P+N (1-pólový + neutrálny pól)
• Poloha neutrálneho pólu (N): vpravo, spínaný bez spúšte
• Vypínacia charakteristika: C
• Menovitý prúd: 25 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Silové jednofázové technologické obvody do 25 A s požiadavkou na úplné odpojenie nulového vodiča
• Ochrana technických zariadení v sieťach TN-S s nárokom na 10 kA skratovú odolnosť
• Modulárne rozvádzače na nosnú DIN lištu
