ISTIČ TX3 3P C40 6000A 403549 LE

Podrobný popis

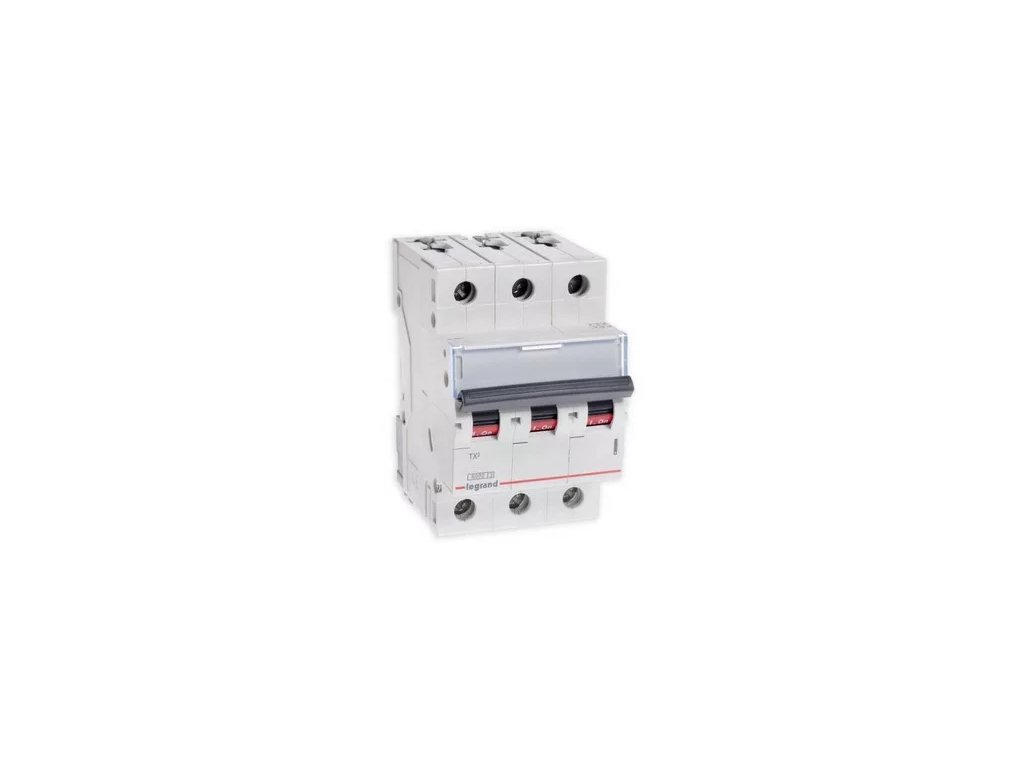

Istič Legrand TX³ 3P C40 6 kA (403549)

Trojpólový inštalačný istič Legrand z radu TX³ (objednávací kód 403549) s vysokým menovitým prúdom 40 A a skratovou odolnosťou 6 kA. Poskytuje spoľahlivú ochranu silových trojfázových prívodov, káblových magistrál a technologických celkov pred následkami tepelného preťaženia a skratu.

Vypínacia charakteristika C (vybavenie pri 5- až 10-násobku menovitého prúdu) bezpečne toleruje vysoké rozbehové prúdy veľkých priemyselných čerpadiel a strojov. Menovité pracovné napätie trojpólového vyhotovenia je 400 V AC. Montážna šírka 3 moduly (53,4 mm) pasuje na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa IEC/EN 60898-1
• Vypínacia charakteristika C – ochrana vedenia pred preťažením a skratom pri motorových nábehoch
• Silový menovitý prúd 40 A v trojpólovom vyhotovení (3P)
• Šírka 3 moduly (53,4 mm) na štandardnú DIN lištu 35 mm
• Masívne pripojovacie svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403549
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 40 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (53,4 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Silové trojfázové prívody do podružných rozvádzačov 400 V AC do 40 A
• Istenie veľkých ventilačných, klimatizačných a kompresorových staníc
• Priemyselné technologické zariadenia a výrobné linky
• Komerčné budovy, sklady a polyfunkčné objekty

Istič Legrand TX³ 3P C40 je vysoko odolným riešením pre náročné trojfázové napájacie a motorové okruhy.
