ISTIČ TX3 3P C13 6000A 403544 LE

Podrobný popis

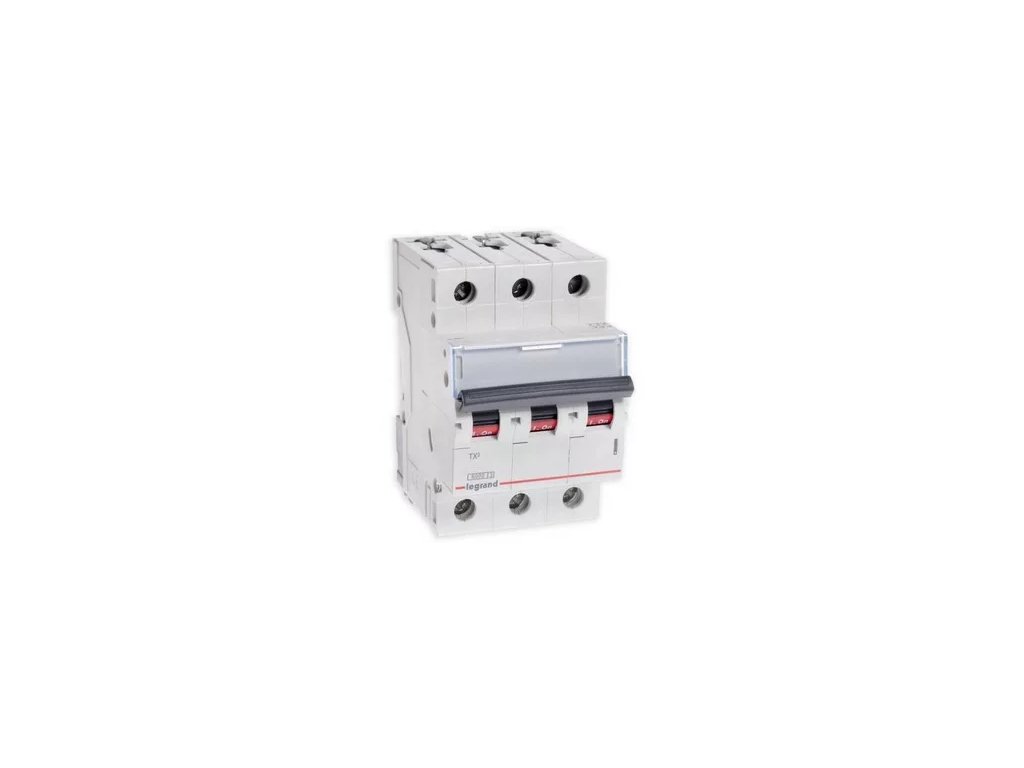

Istič Legrand TX³ 3P C13 6 kA (403544)

Trojpólový inštalačný istič Legrand z radu TX³ (objednávací kód 403544) so špecifickým menovitým prúdom 13 A a skratovou odolnosťou 6 kA. Poskytuje optimálnu ochranu trojfázových káblových rozvodov a zariadení s motorickou záťažou tam, kde je potrebné prísnejšie istenie vedenia.

Vypínacia charakteristika C (vybavenie pri 5- až 10-násobku menovitého prúdu) zabraňuje predčasnému vypnutiu pri rozbehu dielenských strojov a čerpadiel. Menovité pracovné napätie trojpólového vyhotovenia je 400 V AC. Montážna šírka 3 moduly (53,4 mm) vyhovuje montáži na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa IEC/EN 60898-1
• Vypínacia charakteristika C – ochrana vedenia pred preťažením a skratom pri motorových nábehoch
• Špecifický menovitý prúd 13 A na optimálne dimenzovanie káblov
• Šírka 3 moduly (53,4 mm) na štandardnú DIN lištu 35 mm
• Pevné pripojovacie svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403544
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 13 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (53,4 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové technologické pohony a stroje dimenzované do 13 A
• Káblové trasy vyžadujúce precíznejšie prúdové obmedzenie ako 16 A
• Podružné dielenské a priemyselné rozvádzače 400 V AC
• Klimatizačné a ventilačné systémy

Istič Legrand TX³ 3P C13 je skvelým riešením pre presné prispôsobenie ochrany motorických obvodov parametrom kabeláže.
