ISTIČ TX3 3P C20 6000A 403546 LE

Podrobný popis

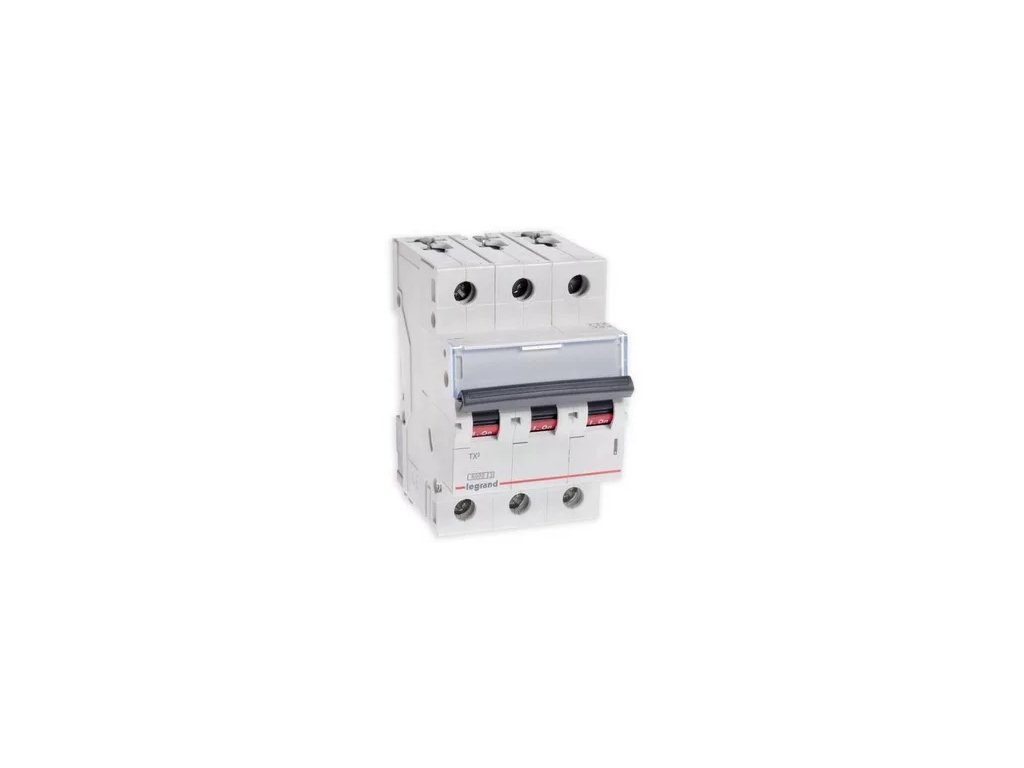

Istič Legrand TX³ 3P C20 6 kA (403546)

Trojpólový inštalačný istič Legrand z radu TX³ (objednávací kód 403546) s menovitým prúdom 20 A a skratovou odolnosťou 6 kA. Slúži na bezpečné a spoľahlivé istenie trojfázových motorových zariadení a technologických zásuvkových obvodov pred preťažením a skratom.

Vypínacia charakteristika C (vybavenie pri 5- až 10-násobku menovitého prúdu) zaručuje bezproblémové spúšťanie elektromotorov, čerpadiel a kompresorov bez nežiaduceho odpojenia siete. Menovité pracovné napätie trojpólového vyhotovenia je 400 V AC. Montážna šírka 3 moduly (53,4 mm) pasuje na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s normou IEC/EN 60898-1
• Vypínacia charakteristika C – ochrana vedenia pred preťažením a skratom pri motorových rozbehoch
• Menovitý prúd 20 A v trojpólovom vyhotovení (3P) pre stredné výkony
• Kompaktná šírka 3 moduly (53,4 mm) na montážnu DIN lištu 35 mm
• Pripojovacie svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403546
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 20 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (53,4 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové motorové obvody (pohonné agregáty, miešačky, dielne) do 20 A
• Vzduchotechnika, chladenie a kompresory
• Trojfázové technologické rozvádzače
• Ochrana 400 V elektroinštalácií v priemysle i budovách

Istič Legrand TX³ 3P C20 ponúka overenú kvalitu a bezpečný chod pohonov v moderných elektroinštaláciách.
