Istič DX3 3P C80 10000A/16KA

Podrobný popis

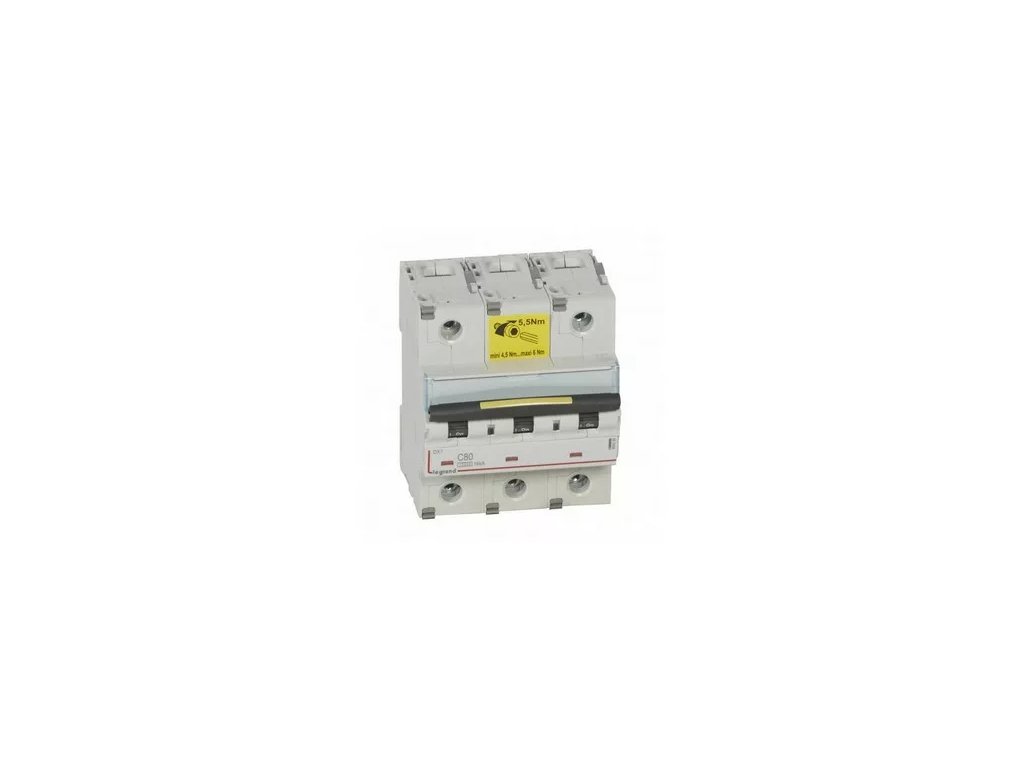

Istič Legrand DX³ 3P C80 10 kA / 16 kA (409280)

Trojpólový výkonový inštalačný istič Legrand zo série DX³ (objednávací kód 409280) s menovitým prúdom 80 A a charakteristikou C. Slúži na spoľahlivú ochranu trojfázových prívodov, motorických vetiev a technológií s vyšším rozbehovým prúdom pred preťažením a skratom.

Vyznačuje sa dvojitou špecifikáciou skratovej odolnosti: Icn 10 kA podľa IEC/EN 60898-1 pri 400 V AC a priemyselnou medznou odolnosťou Icu 16 kA podľa IEC/EN 60947-2 pri 400 V AC. Charakteristika C odoláva záberovým rázom motorov a kompresorov bez nežiaducich výpadkov (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Šírka 4,5 modulu (67,5 mm) sa montuje na 35 mm DIN lištu.

Hlavné výhody

• Skratová odolnosť Icn 10 kA (IEC/EN 60898-1) a Icu 16 kA (IEC/EN 60947-2) pri 400 V AC
• Vypínacia charakteristika C pre indukčné a motorické záťaže
• Menovitý prúd 80 A v robustnom trojpólovom vyhotovení (3P)
• Montážna šírka 4,5 modulu (67,5 mm) na nosnú 35 mm DIN lištu
• Veľkokapacitné svorky pre vodiče do 70 mm² (plný) / 50 mm² (lanko)
• Mechanická životnosť až 20 000 cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: DX³ (80 – 125 A)
• Objednávací kód výrobcu: 409280
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 80 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová schopnosť Icn: 10 kA (IEC/EN 60898-1 pri 400 V AC)
• Medzná skratová schopnosť Icu: 16 kA (IEC/EN 60947-2 pri 400 V AC)
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4,5 modulu (67,5 mm)
• Prierez pripojovaných vodičov: 1,5 – 70 mm² (plný) / 1,5 – 50 mm² (lankový)
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1, IEC/EN 60947-2

Použitie

• Trojfázové technologické napájacie obvody a motory do 80 A
• Vzduchotechnika, kompresorové stanice a čerpadlá
• Priemyselné a komerčné rozvádzače na DIN lištu
