Istič DX3 3P C125 10000A/16KA

Podrobný popis

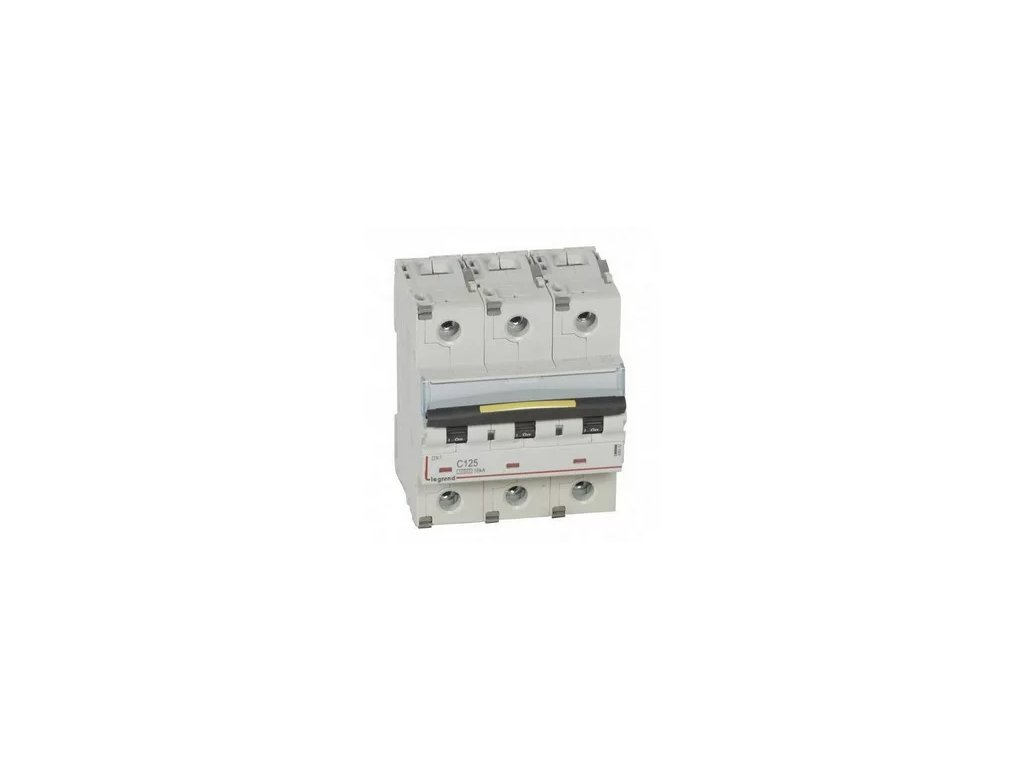

Istič Legrand DX³ 3P C125 10 kA / 16 kA (409282)

Trojpólový inštalačný istič Legrand z radu DX³ (objednávacie číslo 409282) s najvyšším menovitým prúdom v rade 125 A a charakteristikou C. Poskytuje špičkovú ochranu silnoprúdových káblových trás a priemyselných technológií pred tepelným preťažením a skratovými prúdmi.

Certifikovaný na skratovú odolnosť Icn 10 kA podľa IEC/EN 60898-1 a Icu 16 kA podľa IEC/EN 60947-2 pri 400 V AC. Vypínacia charakteristika C reaguje pri 5- až 10-násobku menovitého prúdu a eliminuje neželané výpadky pri rozbehu veľkých motorov a transformátorov. Modulárna šírka 4,5 modulu (67,5 mm) sa montuje priamo na 35 mm DIN lištu.

Hlavné výhody

• Špičková skratová odolnosť Icn 10 kA (EN 60898-1) a Icu 16 kA (EN 60947-2) pri 400 V AC
• Vypínacia charakteristika C pre vysoké nábehové záťaže
• Menovitý prúd 125 A, robustné trojpólové vyhotovenie 3P
• Montážna šírka 4,5 modulu (67,5 mm) na štandardnú 35 mm DIN lištu
• Masívne klietkové svorky pre vodiče s prierezom do 70 mm² (plný) / 50 mm² (lanko)
• Mechanická životnosť až 20 000 cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: DX³ (80 – 125 A)
• Objednávací kód výrobcu: 409282
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (3-pólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 125 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová schopnosť Icn: 10 kA (IEC/EN 60898-1)
• Medzná skratová schopnosť Icu: 16 kA (IEC/EN 60947-2)
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4,5 modulu (67,5 mm)
• Prierez pripojovaných vodičov: 1,5 – 70 mm² (plný) / 1,5 – 50 mm² (lanko)
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1, IEC/EN 60947-2

Použitie

• Hlavné prívodné a zbernicové istenie veľkých rozvádzačov do 125 A
• Napájanie ťažkých motorických a kompresorových staníc
• Priemyselné rozvody 400 V na DIN lištu
