Istič DX3 3P B80 10000A/16KA

Podrobný popis

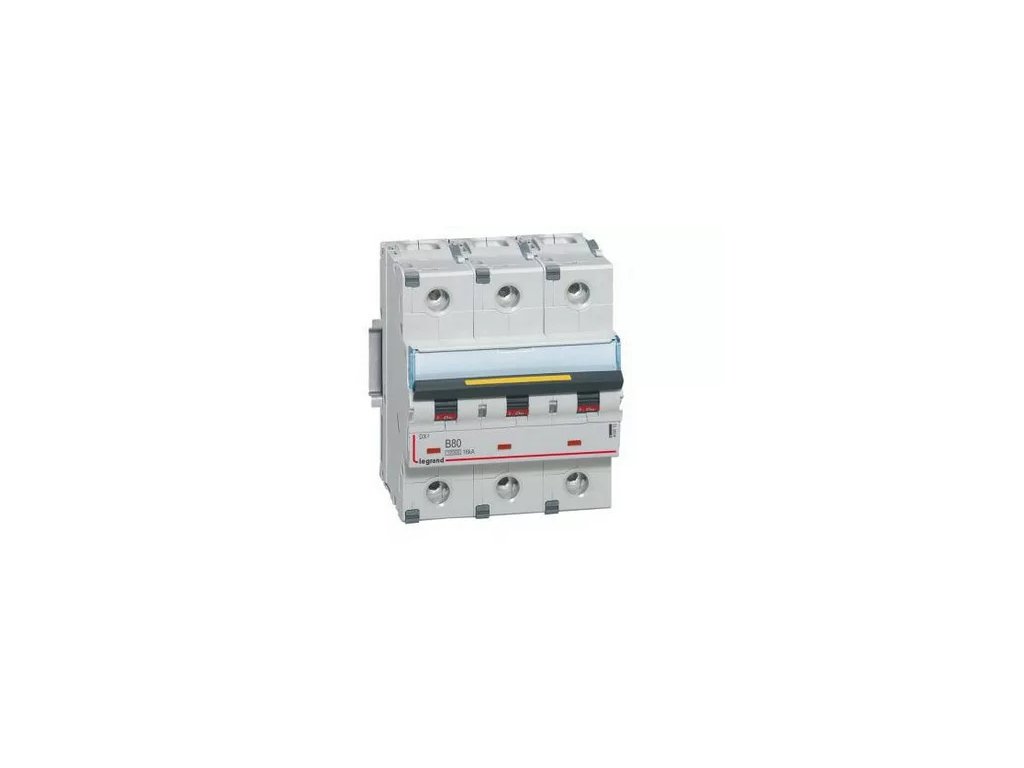

Istič Legrand DX³ 3P B80 10 kA / 16 kA (409015)

Trojpólový inštalačný istič Legrand z vysokoprúdového priemyselného radu DX³ (objednávacie číslo 409015) s menovitým prúdom 80 A. Zabezpečuje spoľahlivú ochranu trojfázových káblových trás, podružných rozvádzačov a technologických zariadení pred preťažením a skratom.

Ponúka vysokú skratovú odolnosť: 10 kA podľa normy IEC/EN 60898-1 (domové a podobné inštalácie) a 16 kA podľa normy IEC/EN 60947-2 (priemyselné inštalácie). Vypínacia charakteristika B okamžite reaguje pri 3- až 5-násobku menovitého prúdu. Zosilnené modulárne vyhotovenie so šírkou 4,5 modulu (67,5 mm, t. j. 1,5 modulu na pól) sa upevňuje na nosnú 35 mm DIN lištu.

Hlavné výhody

• Skratová vypínacia schopnosť Icn 10 kA (EN 60898-1) a Icu 16 kA (EN 60947-2) pri 400 V AC
• Vypínacia charakteristika B pre trojfázové napájacie a distribučné vedenia
• Menovitý prúd 80 A, robustné trojpólové vyhotovenie 3P
• Montážna šírka 4,5 modulu (67,5 mm) na štandardnú 35 mm DIN lištu
• Robustné klietkové svorky pre vodiče s prierezom až do 70 mm² (plný) / 50 mm² (lanko)
• Vysoká mechanická odolnosť až 20 000 cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: DX³ (80 – 125 A)
• Objednávací kód výrobcu: 409015
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (3-pólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 80 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová schopnosť Icn: 10 kA (IEC/EN 60898-1)
• Medzná skratová schopnosť Icu: 16 kA (IEC/EN 60947-2)
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4,5 modulu (67,5 mm)
• Prierez pripojovaných vodičov: 1,5 – 70 mm² (plný) / 1,5 – 50 mm² (lanko)
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1, IEC/EN 60947-2

Použitie

• Hlavné prívodné a podružné istenie rozvádzačov do 80 A
• Komerčné budovy, administratívne centrá a priemyselné prevádzky
• Napájacie káblové magistrály 400 V na DIN lištu
