Istič D4/1 10kA, charakteristika D 4A, 1-pólový

Podrobný popis

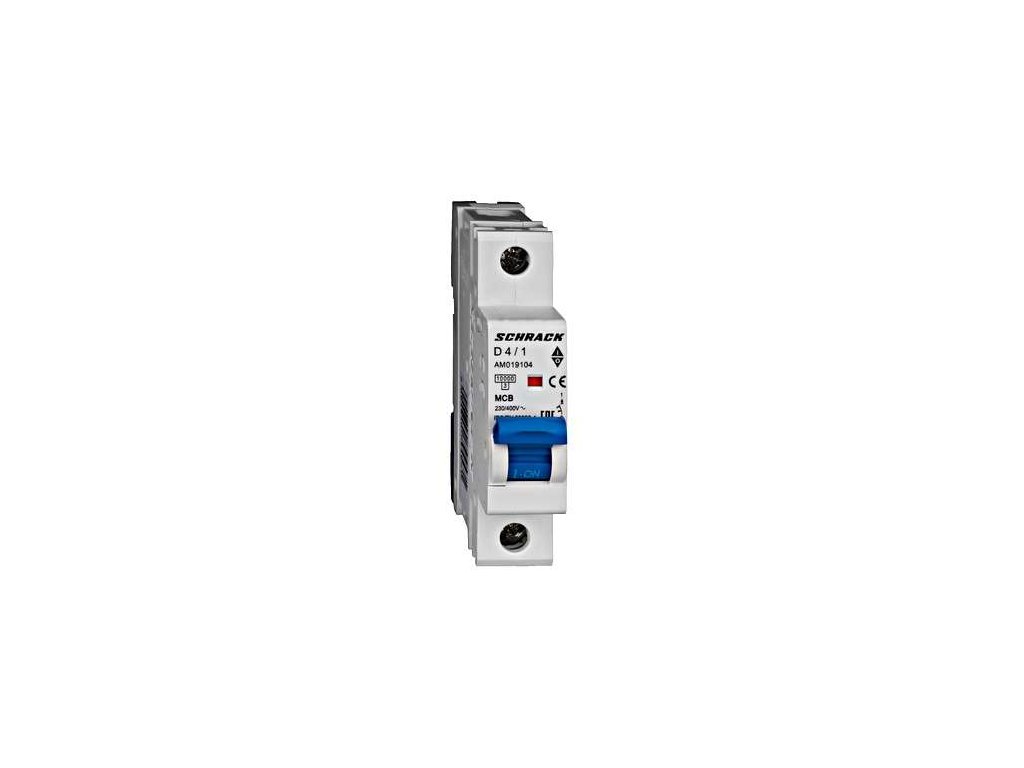

Istič Schrack AMPARO 10 kA 1P D4 (AM019104)

Jednopólový inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM019104) s nízkym menovitým prúdom 4 A a skratovou odolnosťou 10 kA. Poskytuje precízne istenie prístrojových a ovládacích obvodov pred tepelným preťažením a skratom.

Vypínacia charakteristika D znesie bežné prúdové rázy pri zapínaní malých transformátorov, spínaných zdrojov a stýkačov (elektromagnetická spúšť reaguje pri 10- až 20-násobku menovitého prúdu). Šírka 1 modul (18 mm) umožňuje rýchlu montáž na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika D pre obvody s vysokým nábehovým prúdom
• Menovitý prúd 4 A pre presné prístrojové istenie
• Montážna šírka 1 modul (18 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM019104
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 4 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Ochrana ovládacích transformátorov a napájacích jednotiek do 4 A
• Istenie automatizačných obvodov a solenoidov
• Modulárne rozvodnice na nosnú DIN lištu s nárokom na 10 kA odolnosť
