Istič D10/1 10kA, charakteristika D 10A, 1-pólový

Podrobný popis

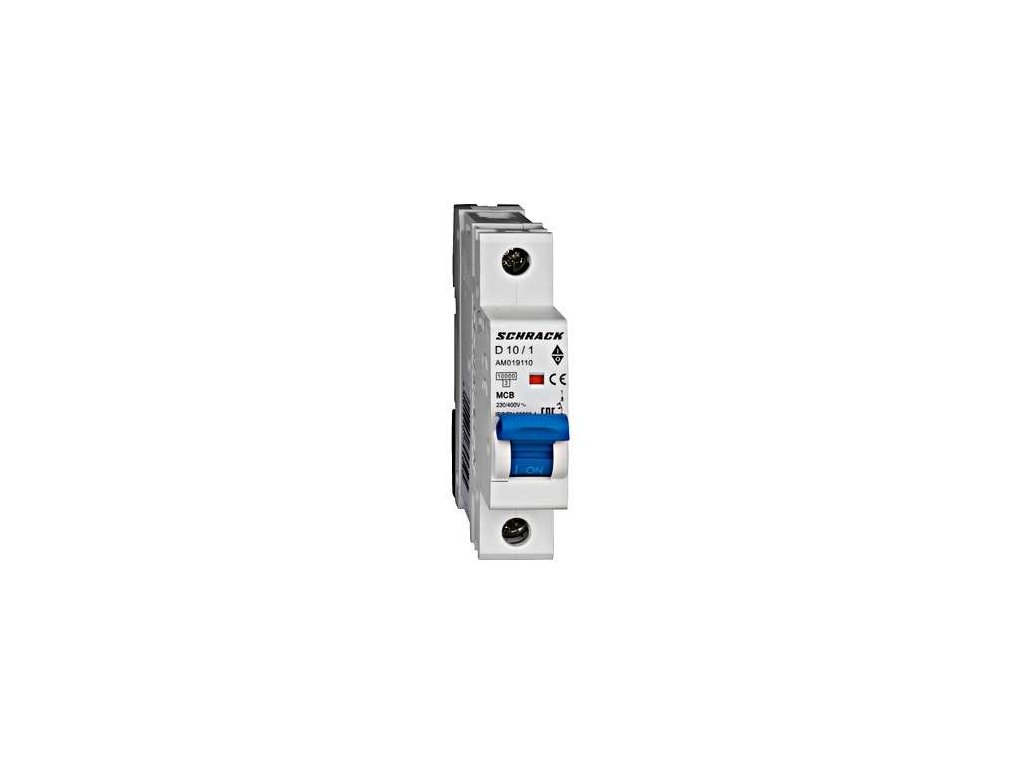

Istič Schrack AMPARO 10 kA 1P D10 (AM019110)

Jednopólový inštalačný istič Schrack Technik z prémiovej série AMPARO 10 kA (objednávací kód AM019110) s menovitým prúdom 10 A a skratovou odolnosťou 10 kA. Poskytuje spoľahlivú ochranu jednofázových prístrojových a technologických rozvodov pred tepelným preťažením a skratom.

Vypínacia charakteristika D je dimenzovaná pre obvody s vysokými nábehovými a zapínacími prúdmi (elektromagnetická spúšť reaguje pri 10- až 20-násobku menovitého prúdu), akými sú transformátory, zváračky a indukčné zariadenia, bez nežiaduceho vybavenia. Montážna šírka 1 modul (18 mm) je určená na 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika D pre záťaže s vysokými prúdovými rázmi
• Menovitý prúd 10 A, kompaktné 1-pólové vyhotovenie (1P)
• Montážna šírka 1 modul (18 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM019110
• EAN: 9004840794595
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Istenie transformátorov, elektromagnetov a nabíjacích staníc do 10 A
• Ochrana technických a priemyselných prístrojov s vysokým záberovým prúdom
• Modulárne rozvodnice na nosnú DIN lištu s nárokom na 10 kA odolnosť
