Istič D63/1 10kA, charakteristika D 63A, 1-pólový

Podrobný popis

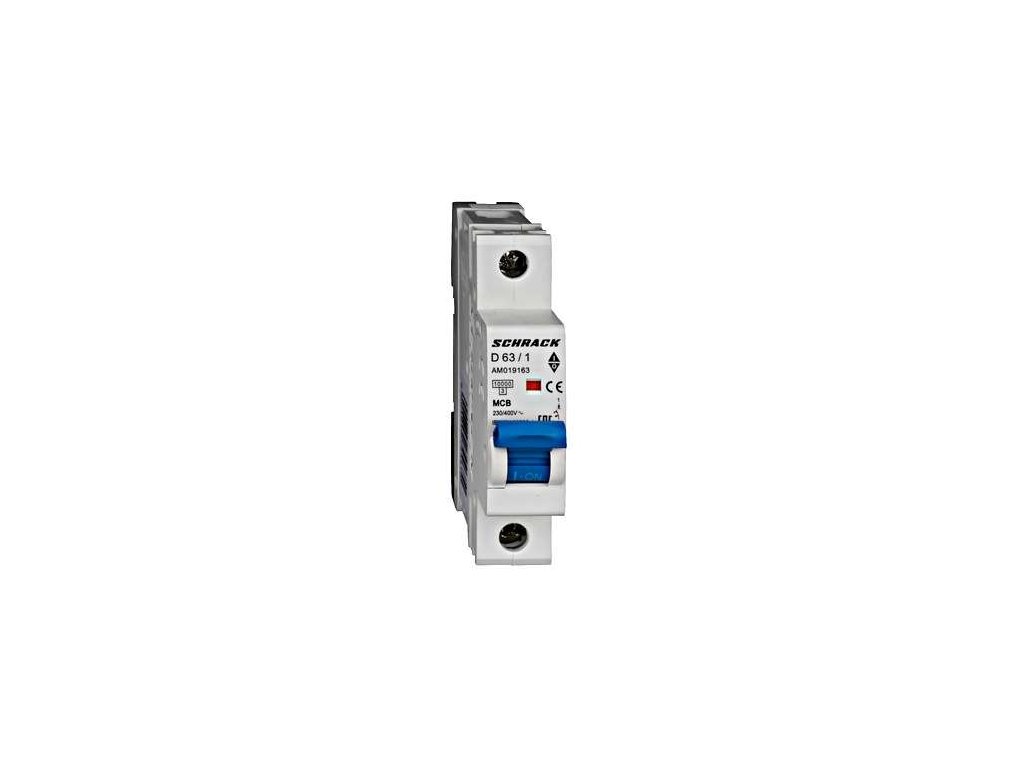

Istič Schrack AMPARO 10 kA 1P D63 (AM019163)

Jednopólový inštalačný istič Schrack Technik z osvedčenej rady AMPARO 10 kA (objednávací kód AM019163) s menovitým prúdom 63 A a skratovou odolnosťou 10 kA. Poskytuje robustnú ochranu silových jednofázových káblových rozvodov pred preťažením a skratom.

Vypínacia charakteristika D spoľahlivo toleruje vysoké prúdové rázy (elektromagnetická spúšť reaguje pri 10- až 20-násobku menovitého prúdu), napríklad pri štarte výkonných transformátorov a technologických celkov. Šírka 1 modul (18 mm) umožňuje montáž na 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika D pre aplikácie s mimoriadne vysokým záberovým prúdom
• Menovitý prúd 63 A, kompaktné 1-pólové vyhotovenie (1P)
• Montážna šírka 1 modul (18 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM019163
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 63 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Jednofázové silové prívody a vetvy do 63 A
• Istenie transformátorov, zváračiek a priemyselných strojov s vysokým záberovým prúdom
• Modulárne rozvodnice na nosnú DIN lištu s nárokom na 10 kA odolnosť
