Istič B10/2 10kA, charakteristika B 10A, 2-pólový

Podrobný popis

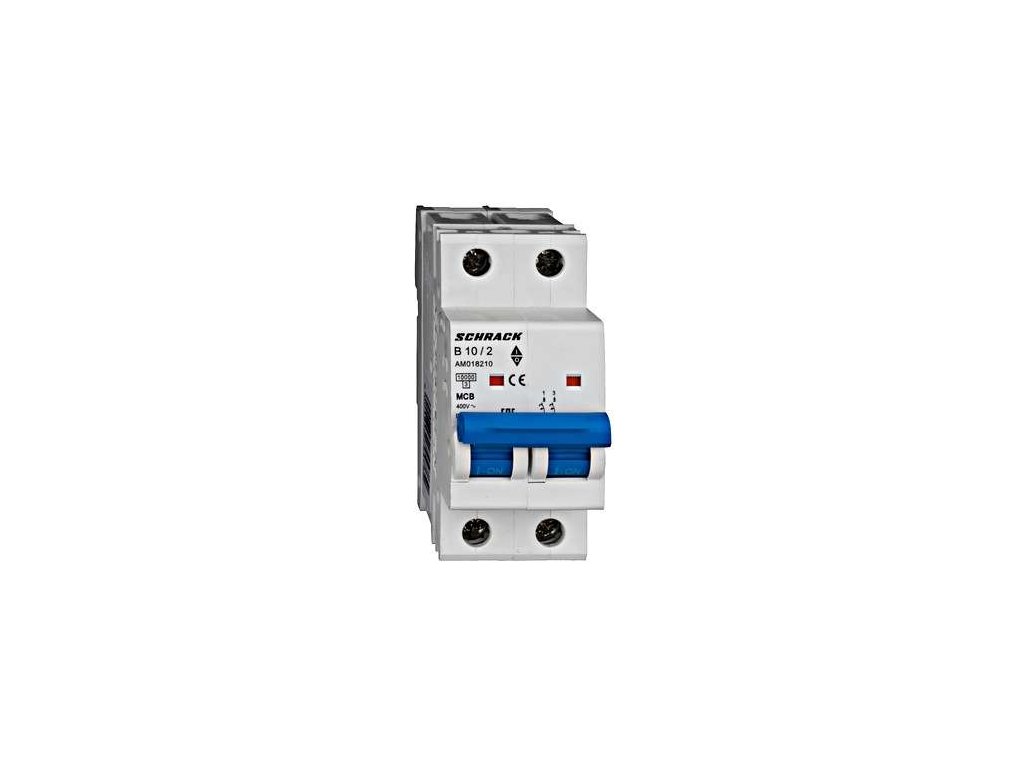

Istič Schrack AMPARO 10 kA 2P B10 (AM018210)

Dvojpólový inštalačný istič Schrack Technik z radu AMPARO 10 kA (katalógové označenie AM018210) s menovitým prúdom 10 A a vysokou skratovou odolnosťou 10 kA. Slúži na bezpečnú ochranu dvojvodičových striedavých vedení pred tepelným preťažením a skratom.

Vypínacia charakteristika B reaguje pri 3- až 5-násobku menovitého prúdu a zabezpečuje rýchle prerušenie obvodu pri poruche. Dvojpólové modulárne vyhotovenie so šírkou 2 moduly (36 mm) je určené na štandardnú 35 mm DIN lištu do domových i priemyselných rozvádzačov.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa IEC/EN 60898-1
• Vypínacia charakteristika B pre svetelné a napájacie obvody
• Menovitý prúd 10 A, dvojpólové vyhotovenie 2P pre súčasné odpojenie oboch pracovných vodičov
• Montážna šírka 2 moduly (36 mm) na štandardnú 35 mm DIN lištu
• Svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM018210
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (2-pólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojpólovo odpájané napájacie trasy a technologické celky do 10 A
• Inštalácie vyžadujúce vyššiu skratovú odolnosť 10 kA
• Priemyselné a podružné rozvádzače na DIN lištu
