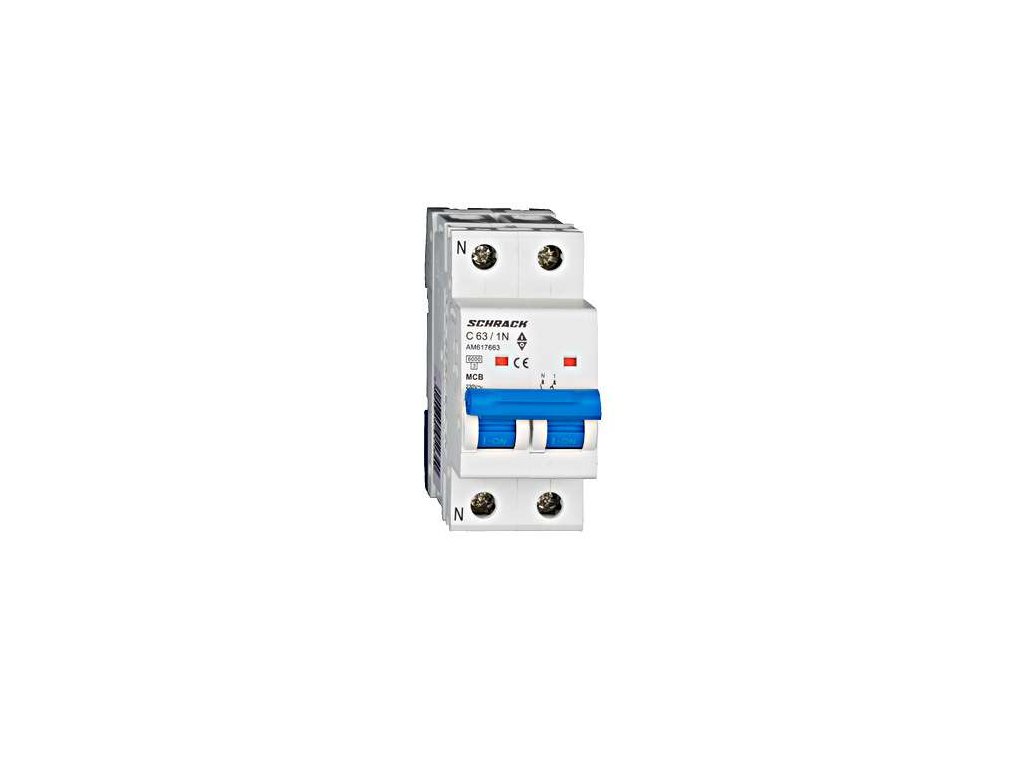

Istič C63/1N 6kA, charakteristika C, 63A, 1-pólový+N

Podrobný popis

Istič Schrack AMPARO 6 kA 1P+N C63 (AM617663)

Kombinovaný inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM617663) s menovitým prúdom 63 A a skratovou odolnosťou 6 kA. Poskytuje jednopólovú ochranu fázového vodiča so súčasným bezpečným odpájaním neutrálneho vodiča (1P+N).

Vypínacia charakteristika C znesie bežné prúdové špičky pri zapnutí indukčných spotrebičov (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Neutrálny pól N je umiestnený vpravo a je spínaný bez nadprúdovej spúšte. Šírka 2 moduly (36 mm) je určená na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre záťaže so zvýšeným nábehovým prúdom
• Vyhotovenie 1P+N: istený fázový pól + spínaný neutrálny vodič N vpravo
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM617663
• Typ produktu: Inštalačný istič
• Počet pólov: 1P+N (jednopólový + neutrálny pól)
• Poloha neutrálneho pólu (N): vpravo, spínaný bez spúšte
• Vypínacia charakteristika: C
• Menovitý prúd: 63 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Jednofázové napájacie okruhy do 63 A s požiadavkou na úplné odpojenie fázového aj neutrálneho vodiča
• Ochrana silových spotrebičov a podružných rozvodov
• Modulárne rozvádzače na nosnú DIN lištu
