Istič C10/2 10kA, charakteristika C 10A, 2-pólový

Podrobný popis

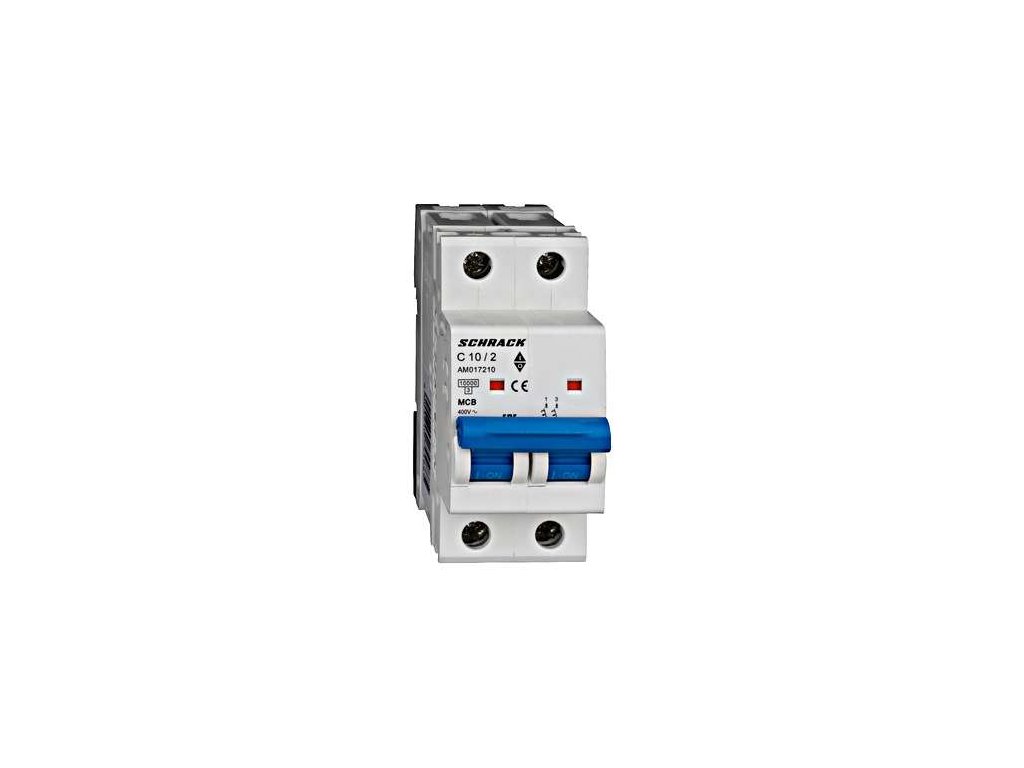

Istič Schrack AMPARO 10 kA 2P C10 (AM017210)

Dvojpólový inštalačný istič Schrack Technik z radu AMPARO 10 kA (objednávací kód AM017210) s menovitým prúdom 10 A a vysokou skratovou odolnosťou 10 kA. Poskytuje spoľahlivú ochranu dvojvodičových elektrických obvodov s indukčnou záťažou pred tepelným preťažením a skratom.

Vypínacia charakteristika C znesie zapínacie prúdové špičky motorov a transformátorov bez nežiaduceho vybavenia (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Dvojpólová konštrukcia (2P) so šírkou 2 moduly (36 mm) zabezpečuje nadprúdovú ochranu na oboch póloch súčasne a inštaluje sa na nosnú 35 mm DIN lištu.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre obvody s induktívnym charakterom záťaže
• Menovitý prúd 10 A, dvojpólové vyhotovenie 2P s istením oboch pólov
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017210
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové striedavé okruhy do 10 A s indukčnou záťažou a požiadavkou na odpojenie oboch pólov
• Istenie technológií a pomocných pohonov v priemyselných budovách
• Montáž do modulárnych rozvádzačov na nosnú DIN lištu
