Istič C4/1 6kA, charakteristika C, 4A, 1‑pólový

Podrobný popis

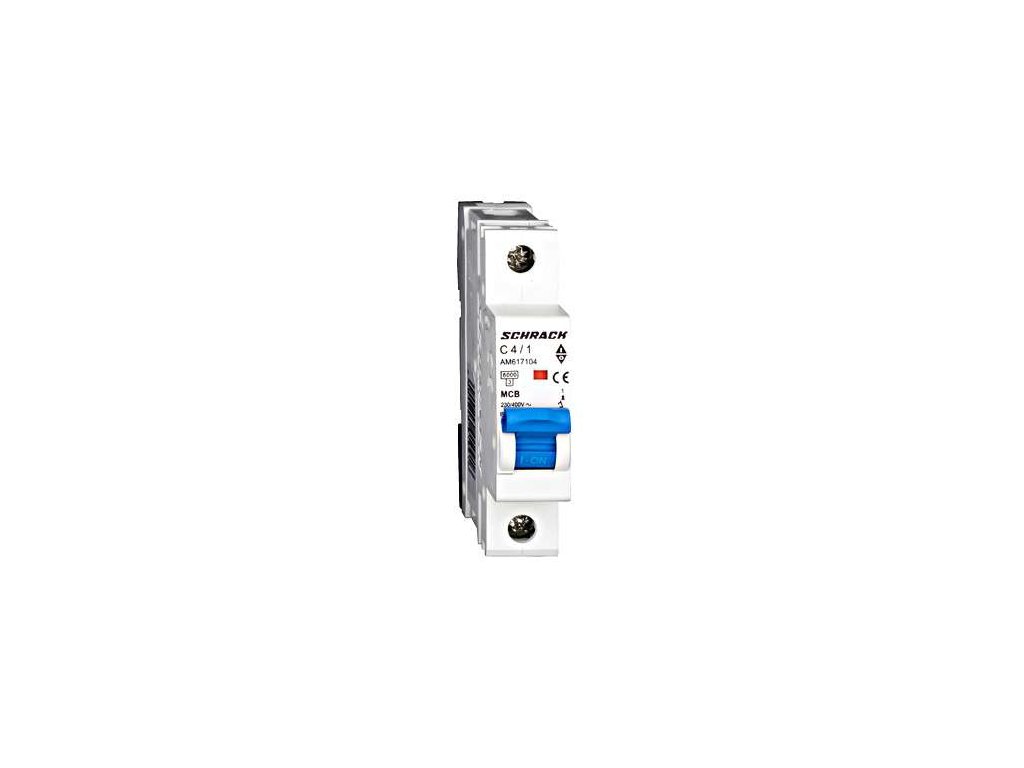

Istič Schrack AMPARO 6 kA 1P C4 (AM617104)

Jednopólový inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM617104) s menovitým prúdom 4 A a skratovou odolnosťou 6 kA. Určený na spoľahlivú ochranu koncových jednofázových obvodov s indukčnou záťažou pred preťažením a skratom.

Vypínacia charakteristika C znesie bežné prúdové nárazy pri zapnutí malých transformátorov, riadiacich jednotiek a stykačov bez nežiaduceho odpojenia (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Štandardná šírka 1 modul (18 mm) umožňuje jednoduchú montáž na nosnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre citlivé prístrojové a indukčné okruhy
• Menovitý prúd 4 A v kompaktnom 1-pólovom vyhotovení (1P)
• Montážna šírka 1 modul (18 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM617104
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 4 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Istenie primárnej strany ovládacích transformátorov a napájacích zdrojov do 4 A
• Ochrana pomocných, meracích a signalizačných trás
• Modulárne rozvodnice na nosnú DIN lištu
