Istič C20/1 10kA, charakteristika C 20A, 1-pólový

Podrobný popis

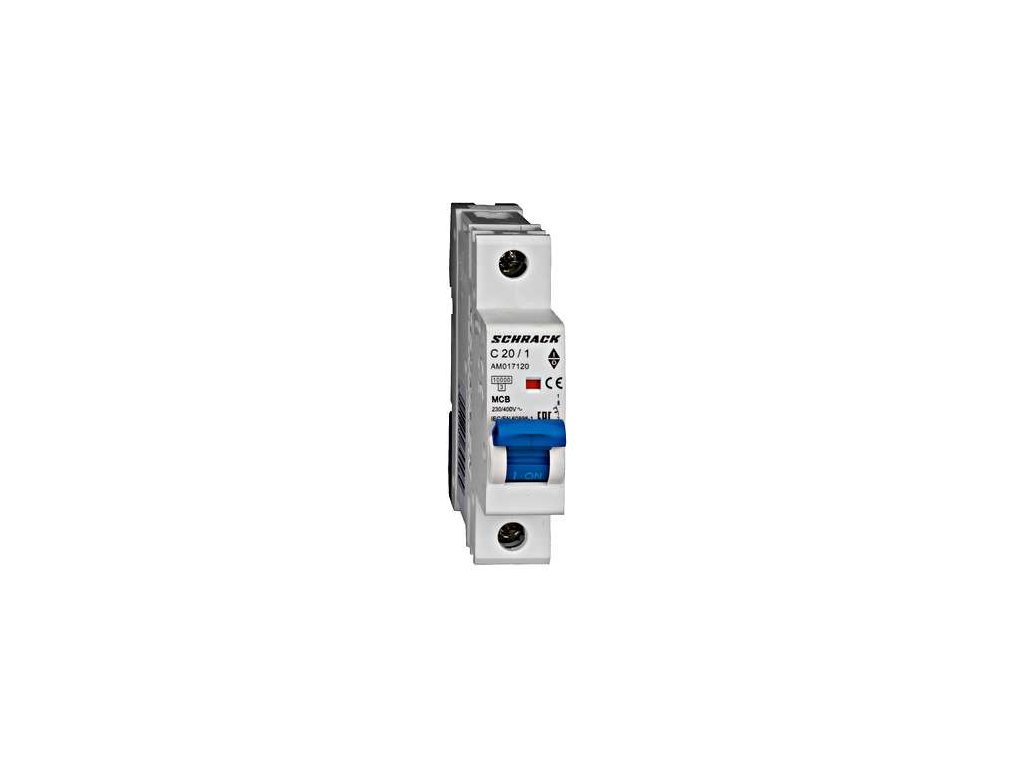

Istič Schrack AMPARO 10 kA 1P C20 (AM017120)

Jednopólový inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM017120) s menovitým prúdom 20 A a vysokou skratovou odolnosťou 10 kA. Poskytuje spoľahlivú ochranu koncových jednofázových obvodov pred tepelným preťažením a skratom.

Vypínacia charakteristika C je navrhnutá pre záťaže s vyššími zapínacími prúdmi, ako sú malé motory, kompresory, čerpadlá a skupiny svietidiel (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Šírka 1 modul (18 mm) umožňuje jednoduchú montáž na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre obvody s induktívnym charakterom záťaže
• Menovitý prúd 20 A, kompaktné 1-pólové vyhotovenie (1P)
• Montážna šírka 1 modul (18 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017120
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 20 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Zásuvkové a technologické okruhy do 20 A s indukčnou záťažou a nárokom na 10 kA odolnosť
• Istenie napájacích káblov k dielenským strojom a vzduchotechnike
• Bytové, komerčné a priemyselné rozvádzače na nosnú DIN lištu
