Istič C1/1 10kA, charakteristika C 1A, 1-pólový

Podrobný popis

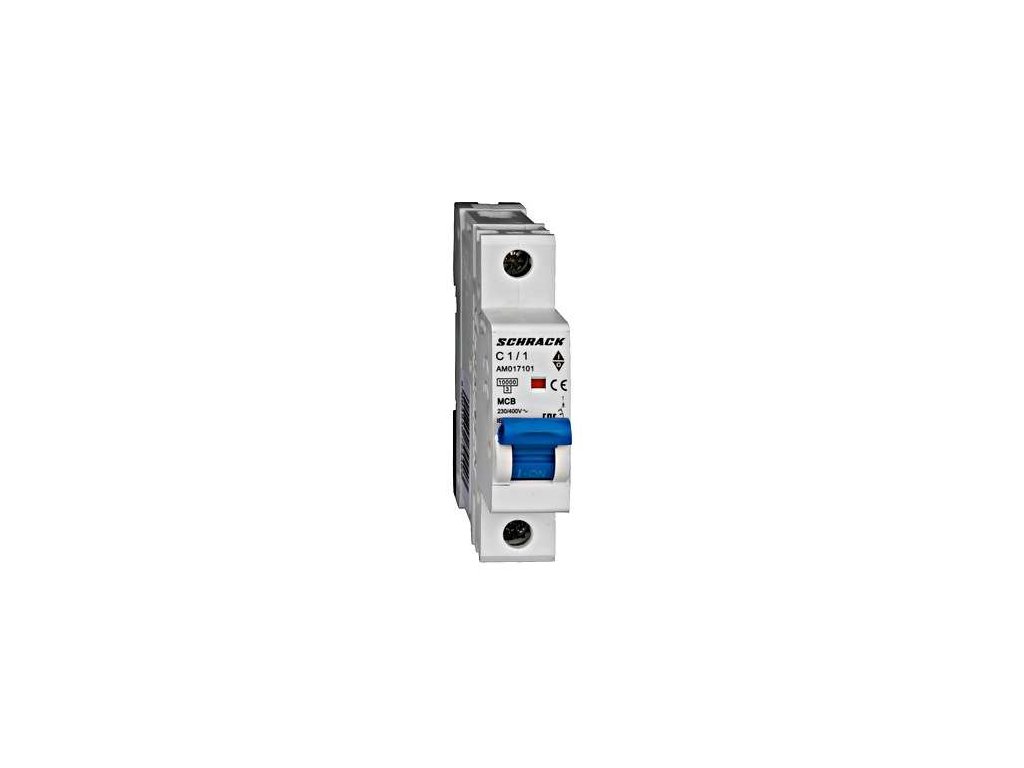

Istič Schrack AMPARO 10 kA 1P C1 (AM017101)

Jednopólový inštalačný istič Schrack Technik z modelového radu AMPARO 10 kA (objednávací kód AM017101) s nízkym menovitým prúdom 1 A a vysokou skratovou odolnosťou 10 kA. Poskytuje vysoko precíznu ochranu citlivých meracích, riadiacich a automatizačných obvodov pred tepelným preťažením a skratom.

Vypínacia charakteristika C je dimenzovaná na záťaže s miernymi prúdovými špičkami pri zapnutí a elektromagnetická spúšť vybavuje pri 5- až 10-násobku menovitého prúdu (5 až 10 A). Kompaktné prevedenie so šírkou 1 modul (18 mm) sa montuje na štandardnú 35 mm DIN lištu do priemyselných riadiacich skríň a rozvádzačov.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C odolná voči bežným zapínacím prúdovým špičkám
• Precízny menovitý prúd 1 A pre citlivú riadiacu elektroniku a transformátory
• Kompaktná šírka 1 modul (18 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017101
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 1 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Istenie primárnej aj sekundárnej strany malých ovládacích transformátorov a napájacích zdrojov
• Ochrana citlivých meracích systémov, snímačov a reléových obvodov do 1 A
• Priemyselné rozvádzače a automatizačné skrine na DIN lištu
