Istič C1/2 10kA, charakteristika C 1A, 2-pólový

Podrobný popis

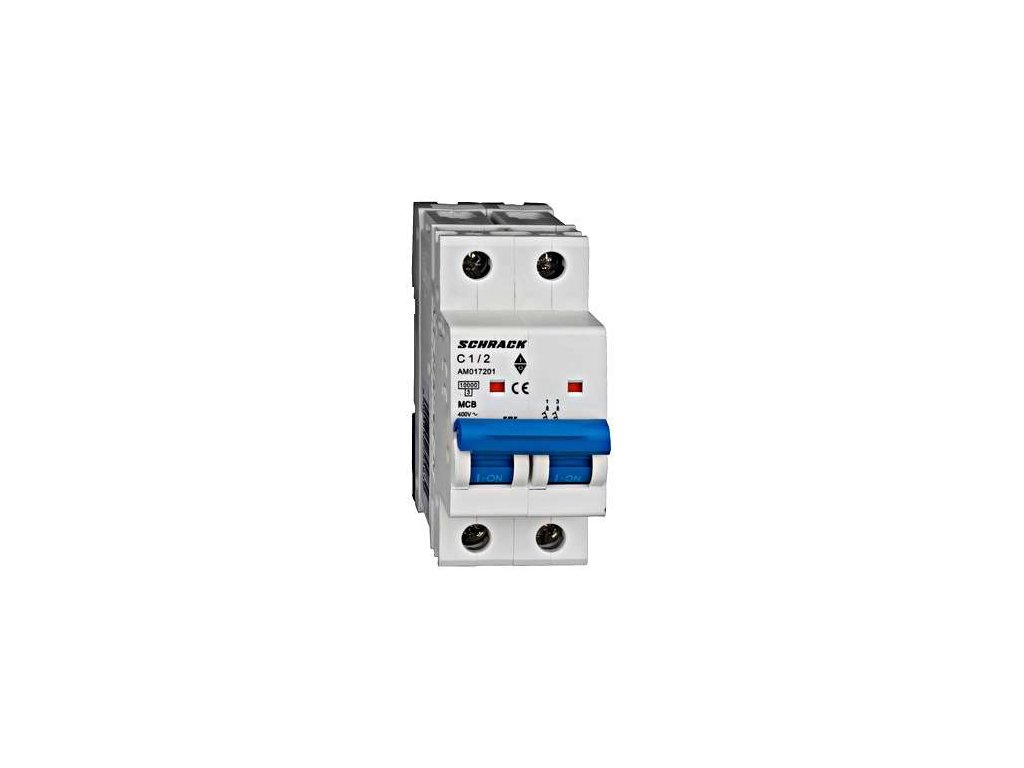

Istič Schrack AMPARO 10 kA 2P C1 (AM017201)

Dvojpólový inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM017201) s nízkym menovitým prúdom 1 A a vysokou skratovou odolnosťou 10 kA. Je určený na precíznu dvojpólovú ochranu citlivých riadiacich, meracích a technologických obvodov pred preťažením a skratom.

Vypínacia charakteristika C bez nežiaduceho vybavenia zvláda bežné zapínacie rázy indukčných prvkov a elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu (5 až 10 A). Dvojpólové vyhotovenie (2P) so šírkou 2 moduly (36 mm) zaisťuje nadprúdovú ochranu na oboch póloch súčasne a inštaluje sa na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C vhodná pre obvody s induktívnym charakterom záťaže
• Menovitý prúd 1 A, dvojpólové vyhotovenie 2P pre komplexnú ochranu oboch vodičov
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017201
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 1 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové riadiace obvody do 1 A s požiadavkou na odpojenie a istenie oboch pracovných pólov
• Istenie transformátorov, citlivých napájacích zdrojov a prístrojového vybavenia
• Modulárne rozvádzače a riadiace skrine na DIN lištu
