Istič C25/3N 10kA, charakteristika C 25A, 3+N

Podrobný popis

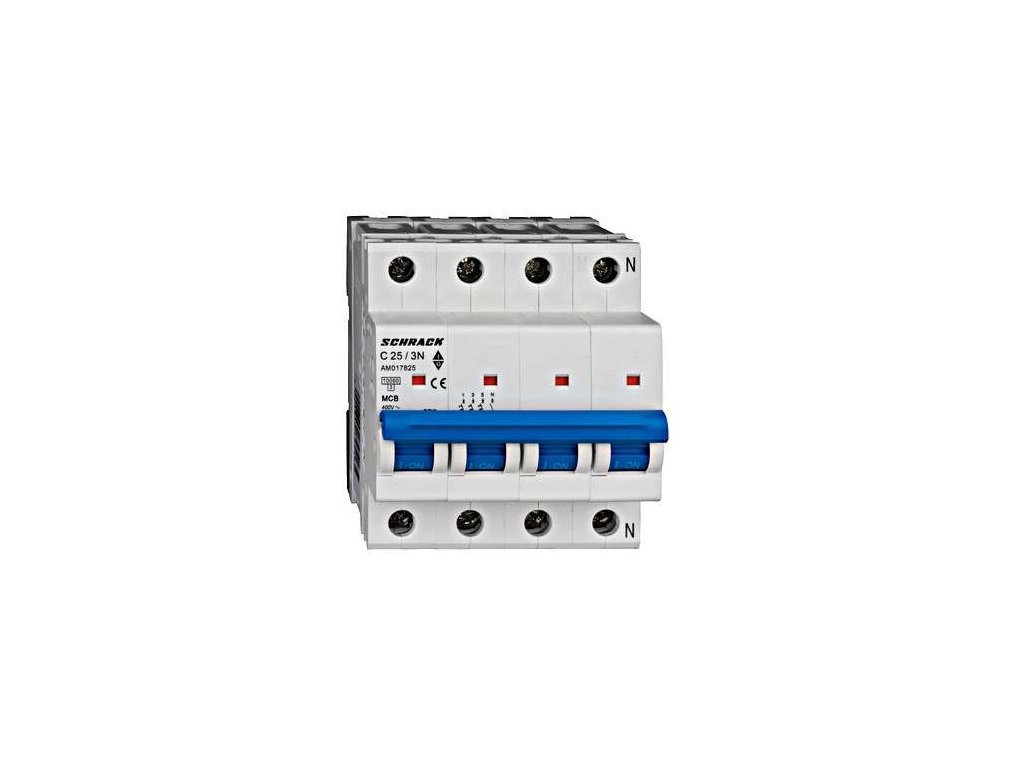

Istič Schrack AMPARO 10 kA 3P+N C25 (AM017825)

Kombinovaný inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM017825) s menovitým prúdom 25 A a vysokou skratovou odolnosťou 10 kA. Ponúka komplexnú trojpólovú ochranu pred preťažením a skratom so súčasným bezpečným odpojením neutrálneho vodiča (3P+N).

Vypínacia charakteristika C znesie bežné prúdové špičky pri zapnutí trojfázových motorov a priemyselných zariadení (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Neutrálny pól N je umiestnený vpravo a je spínaný bez nadprúdovej spúšte. Prístroj má celkovú šírku 4 moduly (72 mm) na nosnú 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre trojfázové indukčné a motorické záťaže
• Vyhotovenie 3P+N: trojpólové istenie + spínaný neutrálny vodič N vpravo
• Montážna šírka 4 moduly (72 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017825
• Typ produktu: Inštalačný istič
• Počet pólov: 3P+N (trojpólový + neutrálny pól)
• Poloha neutrálneho pólu (N): vpravo, spínaný bez spúšte
• Vypínacia charakteristika: C
• Menovitý prúd: 25 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4 moduly (72 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové napájacie rozvody do 25 A s požiadavkou na úplné odpojenie nulového vodiča v sieťach TN-S
• Istenie technologických liniek, motorov a rozvádzačov s nárokom na 10 kA skratovú odolnosť
• Modulárne rozvodnice na nosnú DIN lištu
