Istič C16/1N 6kA, charakteristika C, 16A, 1-pólový+N

Podrobný popis

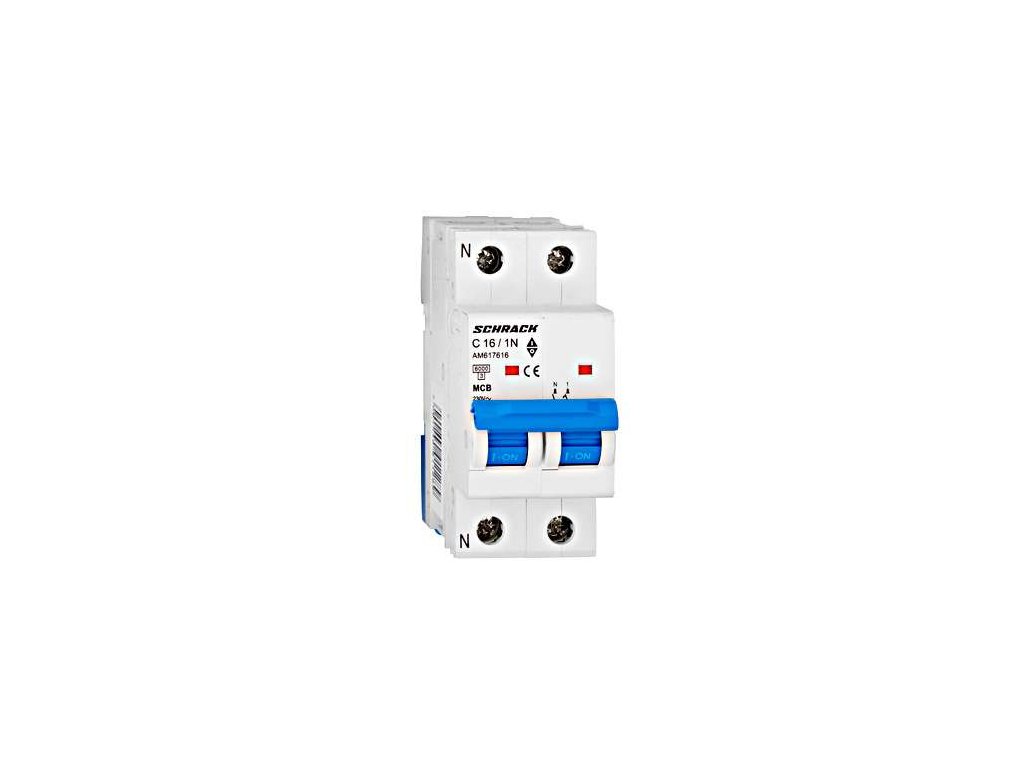

Istič Schrack AMPARO 6 kA 1P+N C16 (AM617616)

Kombinovaný inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM617616) s menovitým prúdom 16 A a skratovou schopnosťou 6 kA. Ponúka jednopólovú nadprúdovú ochranu so súčasným bezpečným odpojením neutrálneho vodiča (1P+N).

Vypínacia charakteristika C znesie bežné zapínacie rázy pri rozbehu malých motorov a indukčných záťaží (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Neutrálny pól N je umiestnený na pravej strane a je spínaný bez nadprúdovej spúšte. Prístroj má montážnu šírku 2 moduly (36 mm) na nosnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s normou IEC/EN 60898-1
• Vypínacia charakteristika C pre obvody s induktívnymi spotrebičmi
• Vyhotovenie 1P+N: istený fázový pól + spínaný neutrálny vodič N vpravo
• Montážna šírka 2 moduly (36 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM617616
• Typ produktu: Inštalačný istič
• Počet pólov: 1P+N (1-pólový + neutrálny pól)
• Poloha neutrálneho pólu (N): vpravo, spínaný bez spúšte
• Vypínacia charakteristika: C
• Menovitý prúd: 16 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Jednofázové zásuvkové a technologické obvody do 16 A s požiadavkou na odpojenie nulového vodiča
• Istenie dielenských strojov, kompresorov a čerpadiel na 230 V
• Montáž do modulárnych rozvodníc na DIN lištu
