Istič C10/3 10kA, charakteristika C 10A, 3-pólový

Podrobný popis

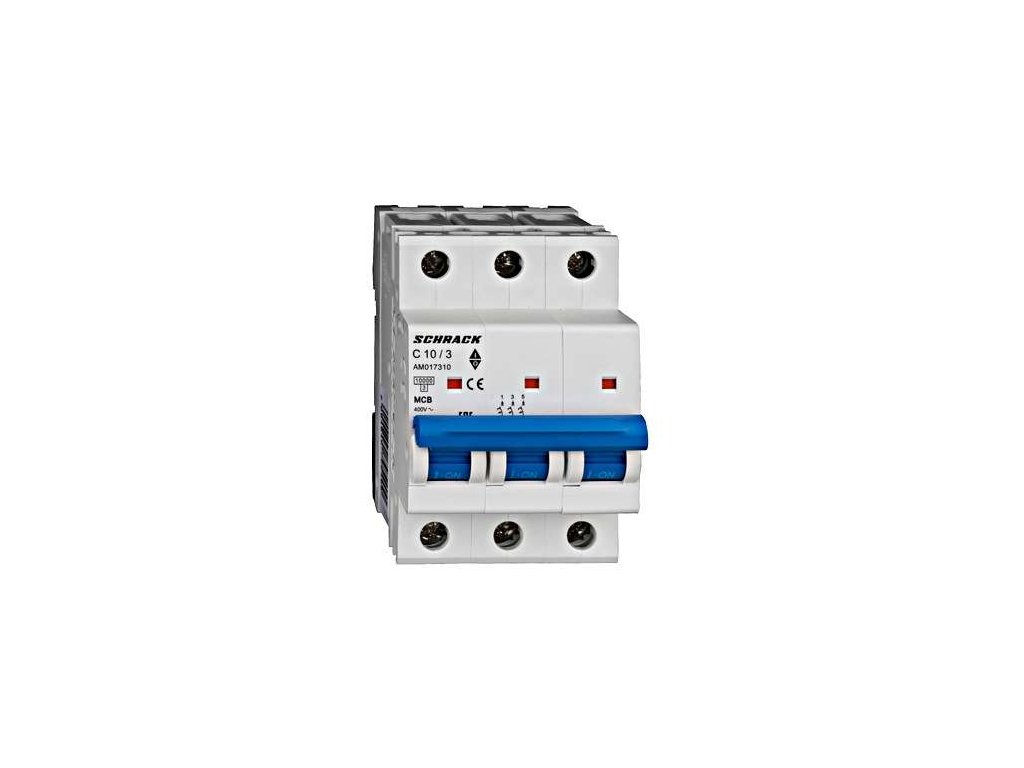

Istič Schrack AMPARO 10 kA 3P C10 (AM017310)

Trojpólový inštalačný istič Schrack Technik z modelového radu AMPARO 10 kA (objednávací kód AM017310) s menovitým prúdom 10 A a vysokou skratovou odolnosťou 10 kA. Je určený na spoľahlivú trojfázovú ochranu motorických, technologických a zásuvkových obvodov pred tepelným preťažením a skratom.

Vypínacia charakteristika C je navrhnutá pre obvody s induktívnou a kapacitnou záťažou, pričom elektromagnetická spúšť vybavuje pri 5- až 10-násobku menovitého prúdu (50 až 100 A) a eliminuje neželané vybavenie pri rozbehu zariadení. Prístroj so šírkou 3 moduly (54 mm) sa inštaluje na štandardnú 35 mm DIN lištu do priemyselných i komerčných rozvádzačov.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C vhodná pre rozbeh motorov a induktívnu záťaž
• Menovitý prúd 10 A, trojpólové vyhotovenie 3P pre komplexnú ochranu troch fáz
• Montážna šírka 3 moduly (54 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017310
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (54 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové napájanie motorov, čerpadiel, kompresorov a vzduchotechniky do 10 A
• Priemyselné rozvody a technológie vyžadujúce skratovú odolnosť 10 kA
• Montáž do modulárnych rozvádzačov na nosnú DIN lištu
