Istič C10/3N 10kA, charakteristika C 10A, 3+N

Podrobný popis

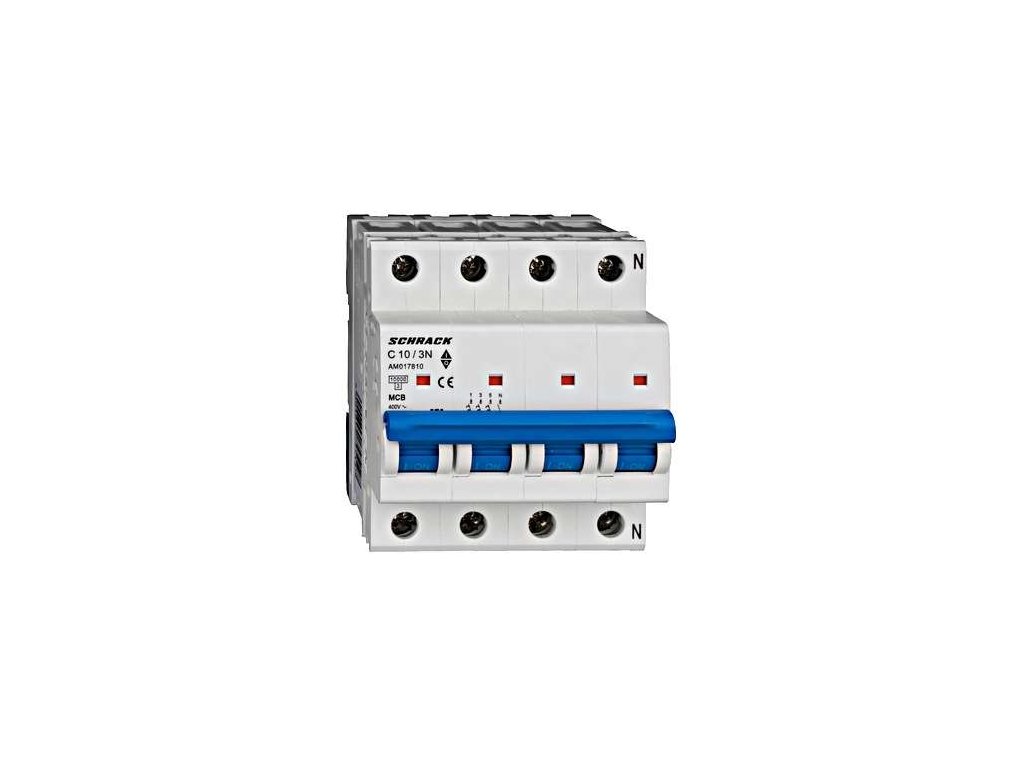

Istič Schrack AMPARO 10 kA 3P+N C10 (AM017810)

Inštalačný istič Schrack Technik z produktového radu AMPARO 10 kA (objednávací kód AM017810) v konfigurácii 3P+N s menovitým prúdom 10 A a vysokou skratovou odolnosťou 10 kA. Poskytuje robustnú ochranu trojfázových vedení pred preťažením a skratom so súčasným bezpečným odpájaním neutrálneho vodiča N.

Vypínacia charakteristika C zaručuje bezproblémový rozbeh motorických záťaží (spúšť vybavuje pri 5- až 10-násobku menovitého prúdu). Prístroj so šírkou 4 moduly (72 mm) na nosnú 35 mm DIN lištu obsahuje 3 chránené fázové póly a 1 spínaný neutrálny pól umiestnený vpravo (odpájaný bez nadprúdovej spúšte).

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA v súlade s normou IEC/EN 60898-1
• Vyhotovenie 3P+N pre bezpečné odpojenie troch fáz aj neutrálneho vodiča
• Vypínacia charakteristika C vhodná pre záťaže s prúdovými rázmi
• Menovitý prúd 10 A so šírkou 4 moduly (72 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017810
• Typ produktu: Inštalačný istič
• Počet pólov: 3P+N (3 chránené póly + spínaný neutrál vpravo)
• Vypínacia charakteristika: C
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4 moduly (72 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové technologické obvody s motormi a transformátormi s požiadavkou na odpojenie N vodiča
• Inštalácie s vyššími skratovými pomermi (10 kA) v priemyselných a komerčných objektoch
• Modulárne rozvádzače na štandardnú DIN lištu
