Istič C10/1 10kA, charakteristika C 10A, 1-pólový

Podrobný popis

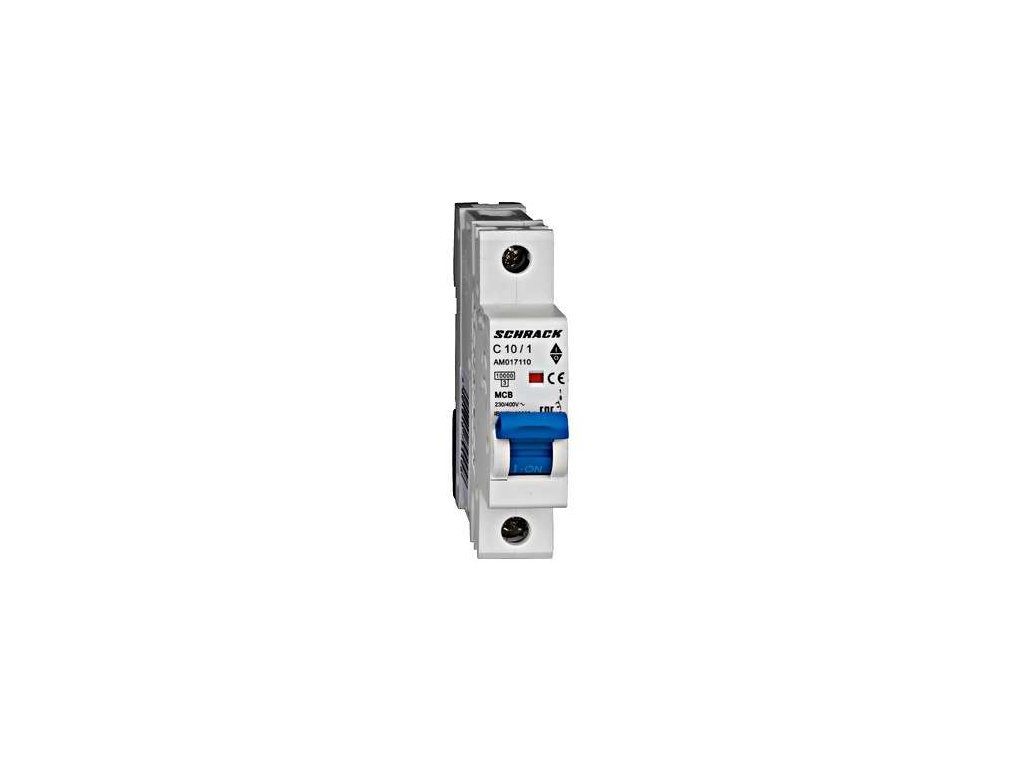

Istič Schrack AMPARO 10 kA 1P C10 (AM017110)

Jednopólový inštalačný istič Schrack Technik z radu AMPARO 10 kA (objednávací kód AM017110) s menovitým prúdom 10 A a vysokou skratovou odolnosťou 10 kA. Slúži na bezpečnú ochranu jednofázových obvodov s indukčnou záťažou pred tepelným preťažením a skratom v náročných prevádzkových podmienkach.

Vypínacia charakteristika C znesie bežné prúdové špičky pri rozbehu malých motorov, ventilátorov a transformátorov, pričom elektromagnetická spúšť vybavuje pri 5- až 10-násobku menovitého prúdu (50 až 100 A). Kompaktné teleso so šírkou 1 modul (18 mm) sa inštaluje na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C vhodná pre obvody s induktívnou a kapacitnou záťažou
• Menovitý prúd 10 A pre zásuvkové a technologické okruhy s vyššími zapínacími prúdmi
• Kompaktná šírka 1 modul (18 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017110
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Zásuvkové a technologické okruhy s pripojenými malými motormi, čerpadlami a transformátormi
• Priemyselné a komerčné inštalácie s požiadavkou na skratovú odolnosť 10 kA
• Montáž do modulárnych rozvádzačov na nosnú DIN lištu
