Istič B2/3 10kA, charakteristika B 2A, 3-pólový

Podrobný popis

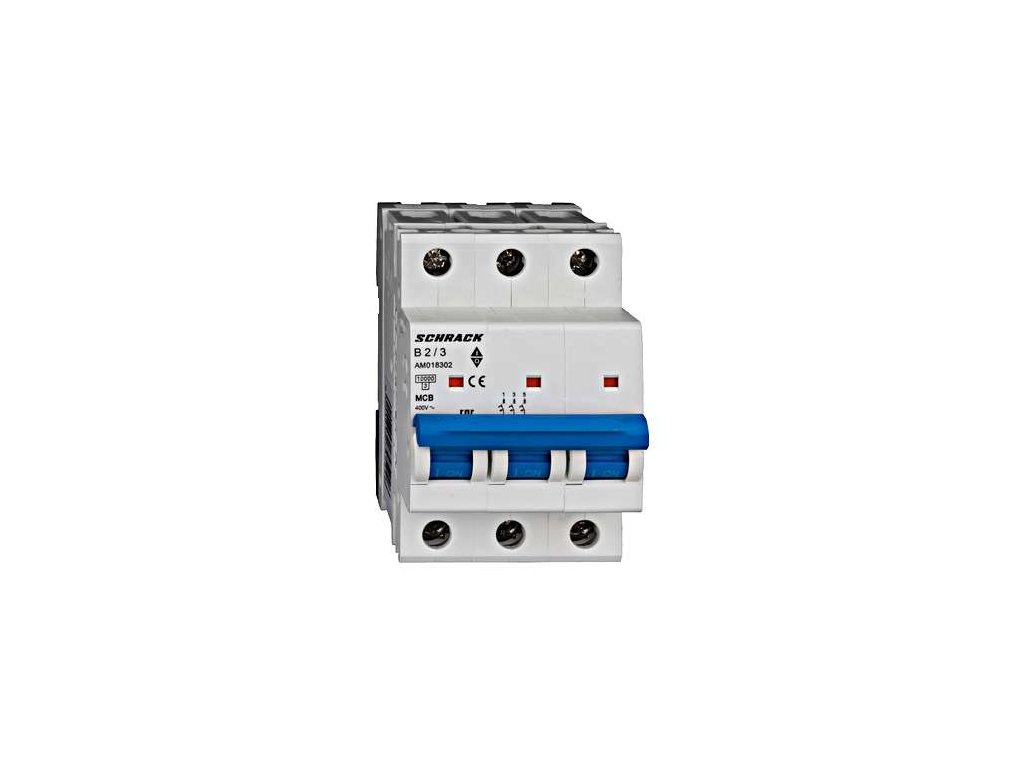

Istič Schrack AMPARO 10 kA 3P B2 (AM018302)

Trojpólový inštalačný istič Schrack Technik z modelového radu AMPARO 10 kA (objednávací kód AM018302) s menovitým prúdom 2 A a vysokou skratovou odolnosťou 10 kA. Je určený na spoľahlivú ochranu trojfázových riadiacich, meracích a technologických obvodov pred nadprúdom a skratom v náročných prevádzkových podmienkach.

Vypínacia charakteristika B okamžite reaguje pri 3- až 5-násobku menovitého prúdu a zabezpečuje rýchle odpojenie pri poruche. Modulárne teleso so šírkou 3 moduly (54 mm) sa inštaluje na štandardnú 35 mm DIN lištu do hlavných i technologických rozvádzačov.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika B na spoľahlivú ochranu vedenia pred preťažením a skratom
• Menovitý prúd 2 A pre precízne trojfázové istenie citlivých prístrojov
• Montážna šírka 3 moduly (54 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM018302
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 2 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (54 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové meracie obvody, analyzátory siete a riadiace napájacie okruhy do 2 A
• Inštalácie s požiadavkou na vysokú skratovú odolnosť 10 kA
• Priemyselné rozvádzače na štandardnú DIN lištu
