Istič B10/3N 6kA, charakteristika B, 10A, 3-pólový+N

Podrobný popis

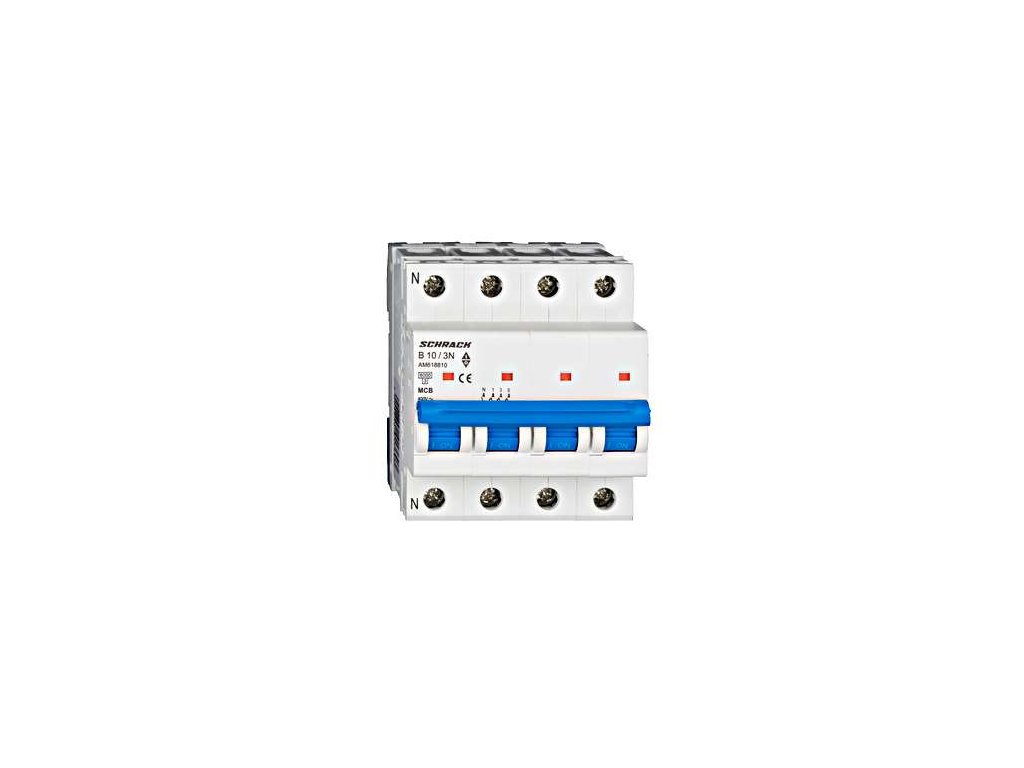

Istič Schrack AMPARO 6 kA 3P+N B10 (AM618810)

Inštalačný istič Schrack Technik z radu AMPARO 6 kA (katalógové číslo AM618810) vo vyhotovení 3P+N s menovitým prúdom 10 A a skratovou odolnosťou 6 kA. Poskytuje komplexné istenie trojfázových okruhov pred preťažením a skratom vrátane súčasného bezpečného odpojenia neutrálneho vodiča N.

Vypínacia charakteristika B okamžite reaguje pri 3- až 5-násobku menovitého prúdu. Zariadenie pozostáva z 3 chránených fázových pólov a 1 spínaného neutrálneho pólu. So šírkou 4 moduly (72 mm) je určené na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa IEC/EN 60898-1
• Konštrukcia 3P+N so súčasným odpojením neutrálneho vodiča
• Vypínacia charakteristika B pre spoľahlivú ochranu trojfázových rozvodov
• Menovitý prúd 10 A, montážna šírka 4 moduly (72 mm) na DIN lištu
• Strmeňové svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM618810
• Typ produktu: Inštalačný istič
• Počet pólov: 3P+N (3 chránené póly + spínaný neutrál)
• Vypínacia charakteristika: B
• Menovitý prúd: 10 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4 moduly (72 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové napájacie magistrály s požiadavkou na úplné odpojenie neutrálneho vodiča N
• Technologické rozvádzače, IT systémy a laboratórne pracoviská
• Modulárne rozvádzače na DIN lištu
