Istič B20/3N 6kA, charakteristika B, 20A, 3-pólový+N

Podrobný popis

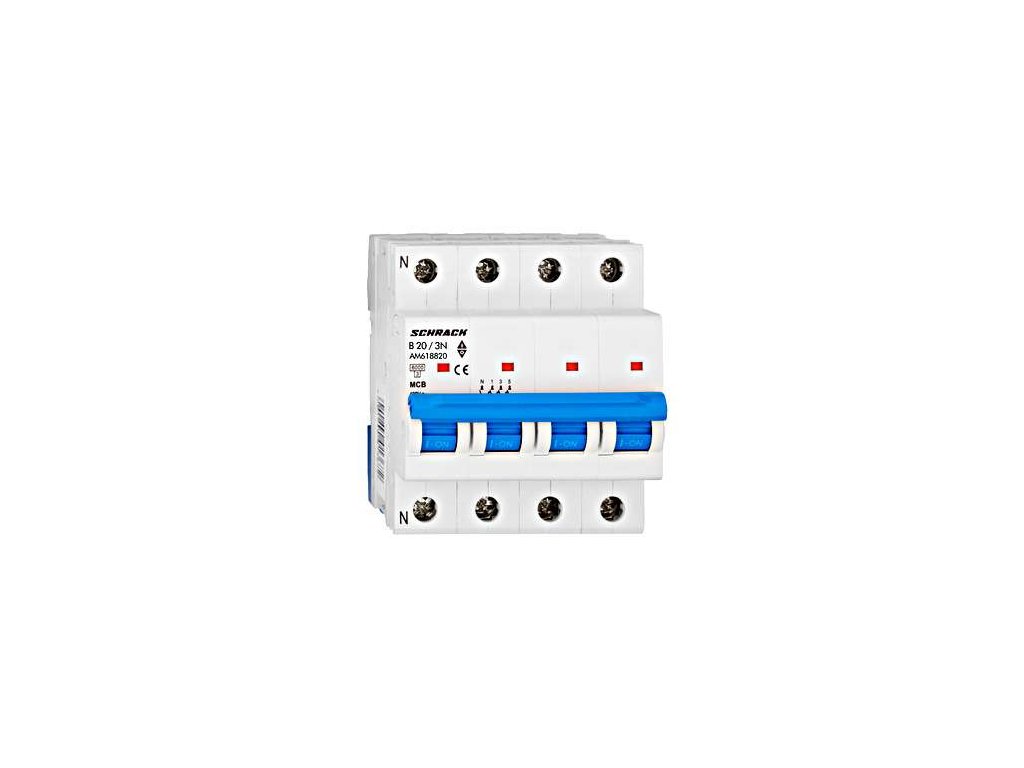

Istič Schrack AMPARO 6 kA 3P+N B20 (AM618820)

Inštalačný istič Schrack Technik zo série AMPARO 6 kA (objednávací kód AM618820) v konfigurácii 3P+N s menovitým prúdom 20 A a skratovou odolnosťou 6 kA. Slúži na bezpečnú ochranu trojfázových vedení pred preťažením a skratom so súčasným odpájaním neutrálneho vodiča N.

Vypínacia charakteristika B spoľahlivo vypína pri 3- až 5-násobku menovitého prúdu. Prístroj so šírkou 4 moduly (72 mm) na štandardnú 35 mm DIN lištu pozostáva z troch chránených fázových pólov a jedného spínaného neutrálneho pólu umiestneného vpravo (odpájaný bez nadprúdovej spúšte).

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s normou IEC/EN 60898-1
• Vyhotovenie 3P+N pre bezpečné odpojenie troch fáz aj neutrálneho vodiča
• Vypínacia charakteristika B na ochranu vedenia pred preťažením a skratom
• Menovitý prúd 20 A so šírkou 4 moduly (72 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM618820
• Typ produktu: Inštalačný istič
• Počet pólov: 3P+N (3 chránené póly + spínaný neutrál vpravo)
• Vypínacia charakteristika: B
• Menovitý prúd: 20 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 4 moduly (72 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové silové okruhy do 20 A s požiadavkou na súčasné odpojenie N vodiča
• Ochrana podružných rozvodov v administratívnych a bytových budovách
• Modulárne rozvádzače na 35 mm DIN lištu
