ISTIČ TX3 1P C63 6000A 403440 LE

Podrobný popis

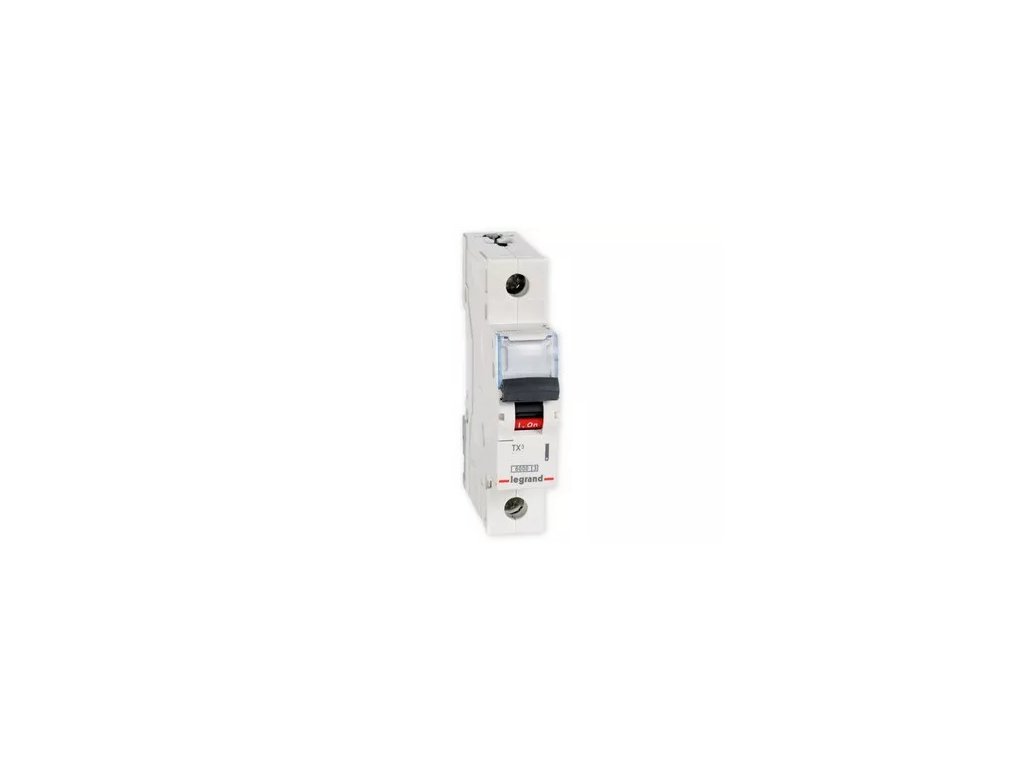

Istič Legrand TX³ 1P C63 6 kA (403440)

Jednopólový inštalačný istič Legrand z modulárneho radu TX³ (objednávací kód 403440) s maximálnym menovitým prúdom 63 A a skratovou odolnosťou 6 kA. Poskytuje robustné istenie silových jednofázových prívodov, káblových magistrál a rozvodných skríň pred tepelným preťažením a skratom.

Motorová vypínacia charakteristika C (vybavenie pri 5- až 10-násobku menovitého prúdu) spoľahlivo toleruje vysoké zapínacie prúdy priemyselných strojov a transformátorov bez nežiaduceho odpojenia. Menovité pracovné napätie pre 1P je 230 V AC. Montážna šírka 1 modul (17,8 mm) šetrí priestor na štandardnej 35 mm DIN lište.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s normou IEC/EN 60898-1
• Vypínacia charakteristika C – ochrana vedenia pred preťažením a skratom pri motorových nábehoch
• Maximálna prúdová zaťažiteľnosť až 63 A v 1-modulovom vyhotovení
• Šírka 1 modul (17,8 mm) na štandardnú DIN lištu 35 mm
• Masívne pripojovacie svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403440
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 63 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (17,8 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Hlavné jednofázové prívody do podružných a podlažných rozvádzačov 230 V AC
• Istenie silových káblových magistrál s prierezom vodičov do 35 mm²
• Veľké priemyselné elektrospotrebiče s vysokým jednofázovým odberom
• Komerčné objekty, výrobné haly a bytové domy

Istič Legrand TX³ 1P C63 predstavuje spoľahlivý istiaci prvok pre najnáročnejšie silové jednofázové aplikácie.
