ISTIČ TX3 1P C32 6000A 403437 LE

Podrobný popis

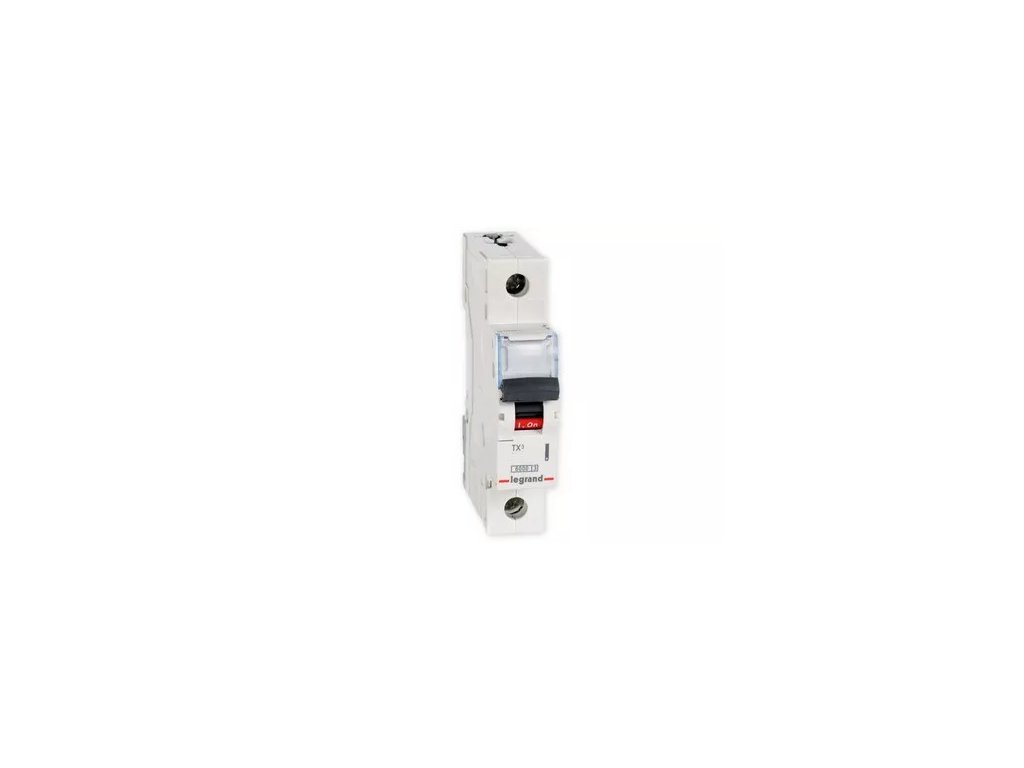

Istič Legrand TX³ 1P C32 6 kA (403437)

Jednopólový inštalačný istič Legrand z radu TX³ (objednávací kód 403437) s menovitým prúdom 32 A a skratovou odolnosťou 6 kA. Je určený na ochranu silových jednofázových prívodov, podružných rozvodníc a vysoko výkonných motorových zariadení pred tepelným preťažením a skratom.

Vypínacia charakteristika C (vybavenie pri 5- až 10-násobku menovitého prúdu) spoľahlivo toleruje vysoké prúdové rázy pri rozbehu ťažkých jednofázových technológií. Menovité pracovné napätie pre 1P je 230 V AC. Montážna šírka 1 modul (17,8 mm) vyhovuje montáži na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C – ochrana vedenia pred preťažením a skratom pri rozbehoch motorov
• Silový menovitý prúd 32 A v 1-modulovom vyhotovení
• Šírka 1 modul (17,8 mm) na štandardnú DIN lištu 35 mm
• Kvalitné pripojovacie svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403437
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 32 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (17,8 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Silové jednofázové prívody do podružných rozvádzačov do 32 A
• Istenie výkonných jednofázových kompresorových staníc a čerpadiel
• Technologické prevádzky, výrobné dielne a servisy
• Priemyselné i komerčné inštalácie na DIN lištu

Istič Legrand TX³ 1P C32 zaručuje spoľahlivú a bezpečnú prevádzku pri náročnom jednofázovom zaťažení.
