Istič C20/3 10kA, charakteristika C 20A, 3-pólový

Podrobný popis

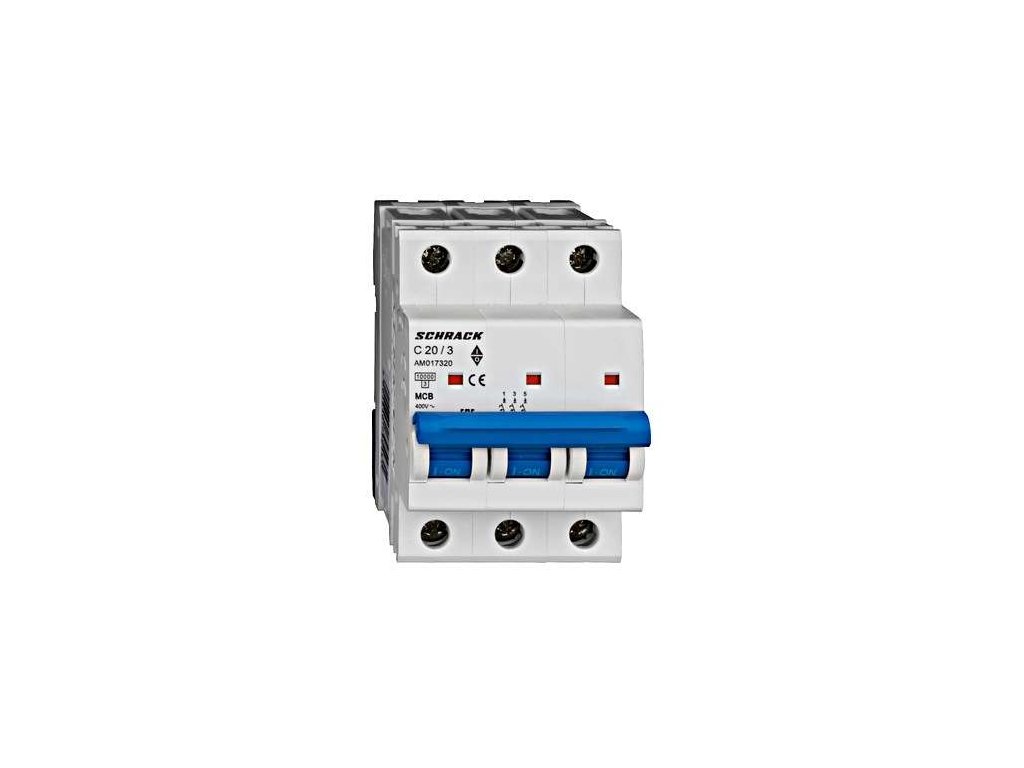

Istič Schrack AMPARO 10 kA 3P C20 (AM017320)

Trojpólový inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM017320) s menovitým prúdom 20 A a skratovou schopnosťou 10 kA. Poskytuje spoľahlivú trojfázovú ochranu silových obvodov pred preťažením a skratovými prúdmi.

Vypínacia charakteristika C znesie zvýšené rozbehové prúdy trojfázových elektromotorov, kompresorov, čerpadiel a transformátorov bez nežiaduceho vypínania (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Šírka 3 moduly (54 mm) je určená na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre zariadenia so zvýšenými zapínacími špičkami
• Menovitý prúd 20 A, trojpólové prevedenie 3P
• Montážna šírka 3 moduly (54 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017320
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 20 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (54 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové napájacie obvody a technologické okruhy do 20 A s motorickou záťažou
• Istenie strojov, vzduchotechniky a čerpadiel v komerčných a priemyselných budovách
• Modulárne rozvodnice na nosnú DIN lištu s nárokom na 10 kA odolnosť
