Istič C16/2 10kA, charakteristika C 16A, 2-pólový

Podrobný popis

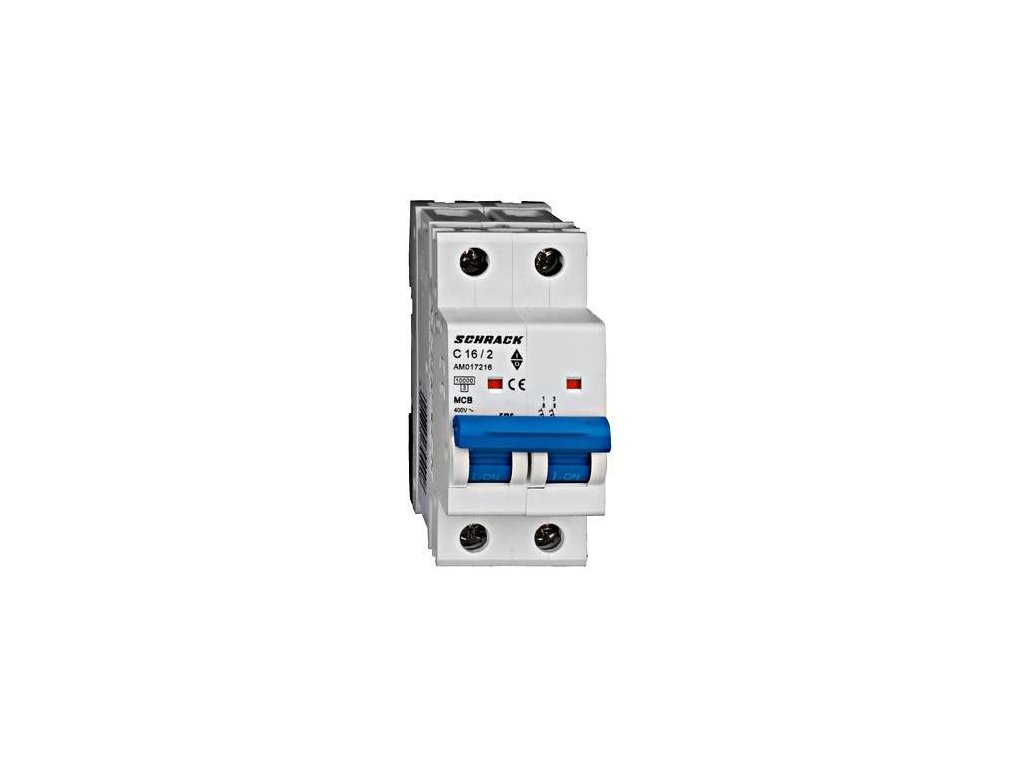

Istič Schrack AMPARO 10 kA 2P C16 (AM017216)

Dvojpólový inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM017216) s menovitým prúdom 16 A a skratovou odolnosťou 10 kA. Poskytuje bezpečnú a spoľahlivú ochranu dvojvodičových elektrických obvodov pred preťažením a skratom.

Vypínacia charakteristika C znesie bežné prúdové špičky pri zapnutí indukčných záťaží a malých motorov bez nežiaduceho vybavenia (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Dvojpólové vyhotovenie (2P) so šírkou 2 moduly (36 mm) zabezpečuje súčasné odpojenie a ochranu oboch pólov na štandardnej 35 mm DIN lište.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre obvody s induktívnou a motorickou záťažou
• Menovitý prúd 16 A, dvojpólové prevedenie 2P s istením oboch pólov
• Montážna šírka 2 moduly (36 mm) na nosnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017216
• Typ produktu: Inštalačný istič
• Počet pólov: 2P (dvojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 16 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Dvojvodičové striedavé okruhy do 16 A s požiadavkou na odpojenie oboch pólov pri poruche
• Istenie technologických zariadení, napájacích zdrojov a čerpadiel na 230 V
• Modulárne rozvodnice na nosnú DIN lištu s nárokom na 10 kA odolnosť
