Istič C16/1 10kA, charakteristika C 16A, 1-pólový

Podrobný popis

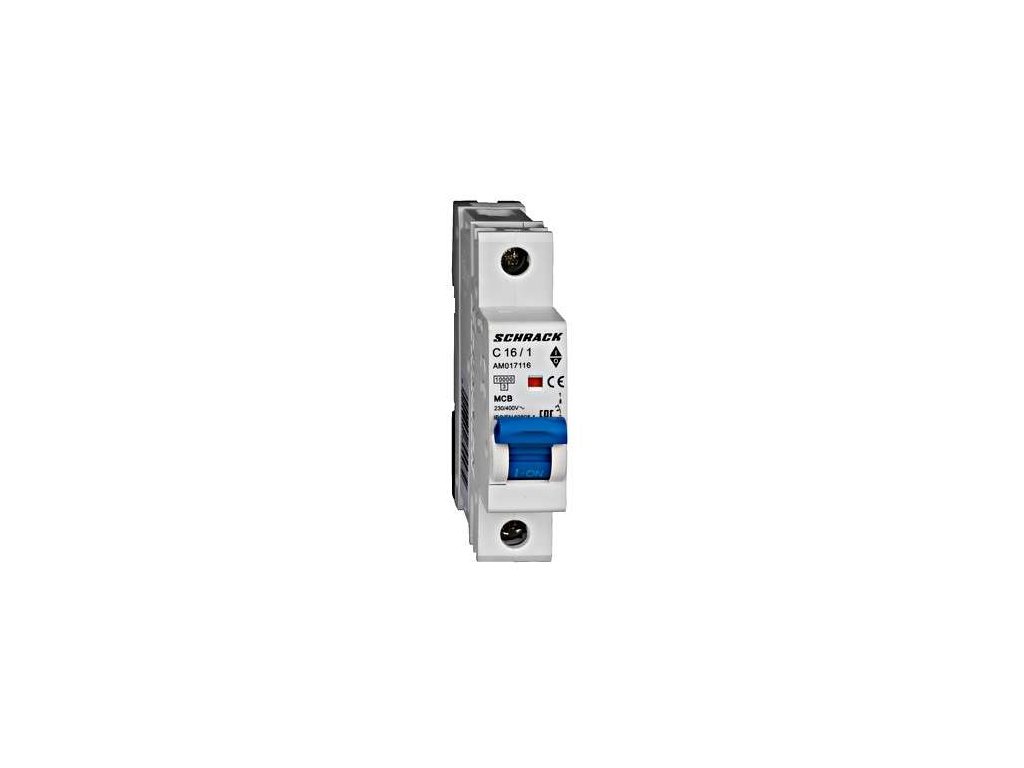

Istič Schrack AMPARO 10 kA 1P C16 (AM017116)

Jednopólový inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM017116) s menovitým prúdom 16 A a skratovou odolnosťou 10 kA. Poskytuje špičkovú ochranu jednofázových elektrických obvodov pred preťažením a skratovými prúdmi.

Vypínacia charakteristika C znesie bežné prúdové nárazy pri zapnutí motorov, kompresorov, transformátorov a zásuvkových okruhov s indukčnou záťažou bez nežiaduceho vypnutia (elektromagnetická spúšť reaguje pri 5- až 10-násobku menovitého prúdu). Šírka 1 modul (18 mm) umožňuje štandardnú montáž na 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika C pre obvody so zvýšenými zapínacími prúdmi
• Menovitý prúd 16 A, kompaktné 1-pólové vyhotovenie (1P)
• Montážna šírka 1 modul (18 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM017116
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 16 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Zásuvkové a technologické obvody do 16 A s induktívnymi spotrebičmi (dielenské náradie, čerpadlá)
• Istenie napájacích káblov a zariadení v rozvádzačoch s požiadavkou na 10 kA odolnosť
• Bytové, komerčné a priemyselné inštalácie na nosnú DIN lištu
